Bagaimana Transformator yang Dipasang di Tiang 37,5KVA Dapat Meningkatkan Distribusi Daya yang Andal

GuangbianmemasokTransformator yang Dipasang di Tiang 37.5KVAuntuk sistem distribusi overhead yang melayani beban perumahan, pertanian, komersial, dan industri ringan. Dirancang untuk penerapan praktis di luar ruangan, trafo ini menggabungkan pemasangan tiang kompak, gulungan tembaga, insulasi oli, manufaktur terkontrol, dan pengujian pabrik untuk mendukung distribusi daya tegangan menengah hingga tegangan rendah yang stabil.

Trafo yang dipasang di tiang 37.5KVA adalah trafo distribusi yang dirancang untuk mereduksi listrik bertegangan menengah dari saluran udara ke tegangan lebih rendah yang sesuai untuk pengguna akhir. Kapasitas terukur 37,5KVA membuatnya sesuai untuk beban listrik yang relatif sedang di mana instalasi trafo yang kompak dan ditinggikan lebih disukai. Artikel ini menjelaskan cara kerja trafo, di mana ia digunakan, faktor teknis apa yang memengaruhi kinerja, cara pembuatan dan pengujiannya, dan mengapa pemasangan di tiang dapat diterapkan pada jaringan distribusi overhead modern.

Daftar isi

Apa Itu Transformator yang Dipasang di Tiang 37.5KVA?

Bagaimana Cara Kerja Transformator yang Dipasang di Tiang 37.5KVA?

Dimana Transformator yang Dipasang di Tiang 37.5KVA Digunakan?

Apa Fitur Utamanya?

Bagaimana Transformator Diproduksi?

Pengujian Apa yang Harus Dipertimbangkan Pembeli?

Mengapa Memilih Trafo Distribusi yang Dipasang di Tiang?

Bagaimana Seharusnya Pembeli Memilih Trafo yang Tepat?

Pertanyaan yang Sering Diajukan

Kesimpulan

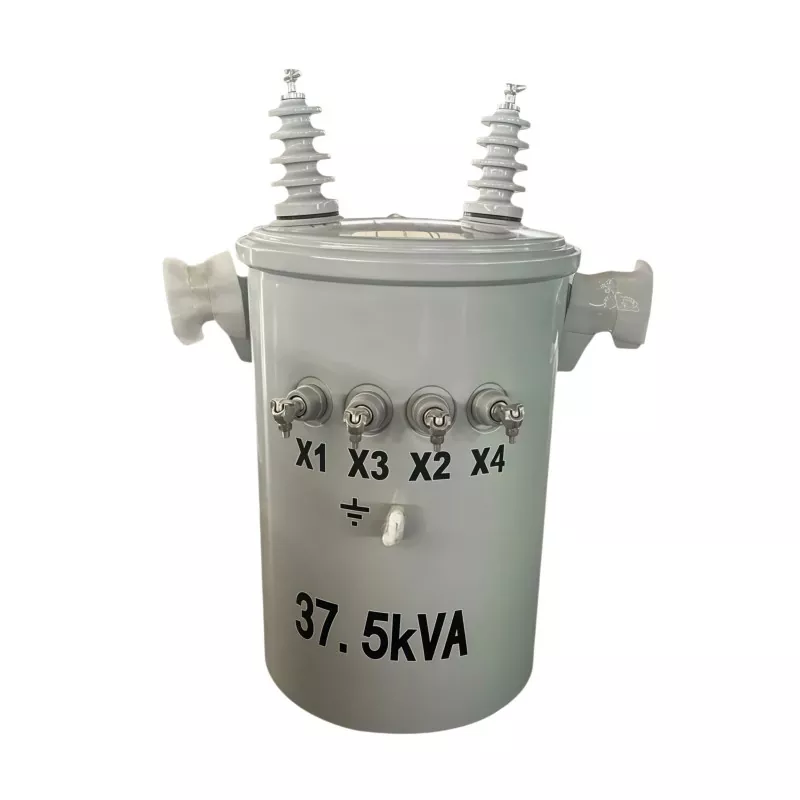

Apa Itu Transformator yang Dipasang di Tiang 37.5KVA?

Trafo yang dipasang di tiang 37.5KVA adalah perangkat distribusi listrik yang dipasang pada tiang listrik atau struktur pendukung overhead yang sebanding. Fungsi utamanya adalah untuk menurunkan listrik bertegangan menengah dari saluran distribusi overhead menjadi tegangan lebih rendah yang dapat digunakan oleh konsumen perumahan, pertanian, komersial, dan industri ringan.

Peringkat 37.5KVA mewakili kapasitas daya nyata transformator. Dalam perencanaan distribusi praktis, kapasitas ini cocok untuk jaringan dengan permintaan sedang di mana transformator yang lebih besar akan menghasilkan kapasitas yang tidak diperlukan sementara unit yang lebih kecil dapat mengalami kelebihan beban.

Konfigurasi yang dipasang di tiang juga memberikan alternatif praktis dibandingkan peralatan yang dipasang di darat. Karena trafo ditinggikan, ruang tanah yang berharga dapat tetap tersedia untuk jalan, bangunan, operasi pertanian, atau infrastruktur lainnya.

Bagi pembeli yang meneliti berbagai konfigurasi trafo, solusi trafo daya Guangbian memberikan informasi tambahan tentang opsi trafo terendam oli, tipe kering, dan dipasang di tiang.

Bagaimana Cara Kerja Transformator yang Dipasang di Tiang 37.5KVA?

Prinsip operasinya didasarkan pada induksi elektromagnetik. Meskipun peralatannya kompak, pengoperasiannya bergantung pada kinerja terkoordinasi antara inti magnet, belitan primer, belitan sekunder, sistem insulasi, dan media pendingin.

1. Masukan Tegangan Menengah

Energi listrik berasal dari jaringan distribusi overhead dan masuk ke belitan primer transformator. Konfigurasi tegangan masukan dan keluaran yang tepat bergantung pada persyaratan proyek dan standar utilitas yang berlaku.

2. Pembangkitan Medan Magnet

Arus bolak-balik yang mengalir melalui belitan primer menciptakan perubahan medan magnet pada inti transformator. Baja listrik berorientasi butiran umumnya digunakan pada inti transformator distribusi karena sifat magnetiknya membantu mengendalikan rugi-rugi inti.

3. Transformasi Tegangan

Perubahan medan magnet menginduksi tegangan pada belitan sekunder. Rasio belitan antara belitan primer dan sekunder menentukan hubungan transformasi tegangan, sehingga suplai tegangan menengah dapat dikurangi menjadi tegangan lebih rendah yang dapat digunakan.

4. Pengiriman Daya Tegangan Rendah

Listrik yang diubah kemudian disalurkan ke beban-beban yang terhubung melalui jaringan distribusi tegangan rendah. Ukuran trafo yang tepat membantu menjaga kondisi pengoperasian yang dapat diterima sekaligus menghindari kehilangan kapasitas dan energi yang tidak perlu.

Dimana Transformator yang Dipasang di Tiang 37.5KVA Digunakan?

Kapasitas 37.5KVA sangat relevan untuk sistem distribusi dengan kebutuhan listrik rendah hingga sedang. Aplikasi yang umum meliputi:

• Distribusi perumahan:Memasok rumah, klaster perumahan pedesaan, dan komunitas kecil.
• Elektrifikasi pedesaan:Mendukung perluasan jaringan di wilayah yang banyak menggunakan distribusi overhead.
• Fasilitas pertanian:Menyediakan listrik untuk pompa irigasi, bangunan pertanian, fasilitas peternakan, dan peralatan rumah kaca.
• Bangunan komersial kecil:Toko penunjang, kantor, bengkel, fasilitas penyimpanan, dan tempat sejenisnya.
• Beban industri ringan:Memasok fasilitas pemrosesan dan bengkel pemeliharaan yang lebih kecil dengan permintaan moderat.
• Proyek sementara:Menyediakan distribusi listrik luar ruangan untuk aplikasi konstruksi atau teknik tertentu.

Sebelum menentukan trafo, insinyur harus menghitung permintaan beban aktual dan yang diharapkan daripada memilih peralatan hanya berdasarkan kapasitas nominal.

Apa Fitur Utama dari Transformator yang Dipasang di Tiang 37.5KVA?

Beberapa karakteristik konstruksi dan kinerja mempengaruhi kesesuaian trafo yang dipasang di tiang untuk proyek distribusi luar ruangan.

Untuk tim pengadaan, karakteristik ini harus dievaluasi bersama dengan rasio tegangan yang diperlukan, frekuensi, konfigurasi fasa, tingkat isolasi, kondisi lingkungan, standar yang berlaku, dan spesifikasi utilitas.

Bagaimana Transformator Diproduksi?

Kualitas produksi mempunyai hubungan langsung dengan keandalan trafo. Untuk unit yang dipasang di tiang berkapasitas 37,5KVA, proses produksinya melibatkan beberapa tahap yang terkontrol, bukan sekadar merakit tangki, inti, dan belitan.

Fabrikasi Inti

Inti dibuat dari lembaran baja listrik yang dipotong sesuai dimensi yang dikontrol dan dirangkai menjadi sirkuit magnetik. Penumpukan yang tepat, pengaturan sambungan, kondisi permukaan, dan tekanan penjepitan membantu mengendalikan kehilangan magnet dan stabilitas mekanis.

Belitan Presisi

Tahap belitan menentukan karakteristik listrik dan mekanik yang penting. Informasi produk Guangbian menetapkan gulungan tembaga murni untuk unit 37,5KVA. Ukuran konduktor, jumlah lilitan, tegangan belitan, susunan lapisan, dan sistem insulasi semuanya perlu dikontrol dengan hati-hati.

Setelah penggulungan, impregnasi vakum dapat membantu bahan isolasi menembus ruang di dalam kumparan dan meningkatkan fiksasi mekanis, kinerja dielektrik, dan perpindahan panas.

Perakitan Inti dan Kumparan

Kumparan yang sudah jadi dirakit dengan inti transformator, komponen insulasi, dan sambungan listrik. Jarak bebas yang tepat antara komponen yang diberi energi sangat penting untuk kinerja insulasi dan pengoperasian yang aman.

Perakitan Tangki

Bagian aktif dipasang di dalam tangki trafo dan direndam dalam minyak isolasi. Minyak berfungsi baik sebagai media isolasi listrik dan sebagai media pendingin. Informasi manufaktur yang diterbitkan Guangbian menyatakan bahwa minyak isolasi mineral didehidrasi dan dihilangkan gasnya sebelum diisi, sementara pengelasan tangki diperiksa integritasnya.

Pengujian Apa yang Harus Dipertimbangkan Pembeli?

Pengujian pabrik merupakan bagian penting dari pengadaan trafo karena kinerja listrik tidak dapat dievaluasi secara andal hanya dari penampilannya saja. Menurut informasi produk yang dipublikasikan Guangbian, unit 37,5KVA-nya menjalani beberapa pengujian sebelum dikirim.

• Pengujian tanpa beban:Memeriksa arus dan kerugian terkait inti dalam kondisi tanpa beban.
• Pengujian beban:Mengevaluasi kehilangan beban dan kinerja kenaikan suhu dalam kondisi pengoperasian terukur.
• Tahan pengujian tegangan:Memverifikasi kemampuan isolasi terhadap tegangan uji frekuensi daya yang ditentukan.
• Pengujian tegangan impuls:Membantu menilai kemampuan sistem isolasi untuk menahan kondisi tegangan lebih sementara.
• Pengujian minyak isolasi:Mengevaluasi properti seperti tegangan tembus dan karakteristik terkait kelembapan.
• Pengukuran resistansi DC:Membantu mengidentifikasi kelainan pada hambatan belitan dan sambungan listrik.

Untuk pengadaan proyek, pembeli harus meminta laporan pengujian yang berlaku dan memastikan bahwa persyaratan pengujian sesuai dengan standar negara tujuan dan spesifikasi teknis perusahaan utilitas setempat.

Mengapa Memilih Trafo Distribusi yang Dipasang di Tiang?

Trafo yang dipasang di tiang sangat praktis jika jaringan distribusi sudah bergantung pada konduktor overhead. Konfigurasinya yang lebih tinggi dapat menawarkan beberapa keunggulan teknik dan infrastruktur.

• Penggunaan ruang yang efisien:Trafo tidak memerlukan area pemasangan yang luas di permukaan tanah.
• Kompatibilitas dengan jaringan overhead:Konfigurasinya terhubung secara alami dengan jalur distribusi overhead.
• Persyaratan sipil yang dikurangi:Dibandingkan dengan beberapa instalasi di darat, mungkin diperlukan lebih sedikit struktur tanah khusus.
• Penerapan praktis di pedesaan:Konfigurasi ini cocok untuk memperluas jaringan distribusi di komunitas yang tersebar.
• Kesesuaian luar ruangan:Konstruksi tahan cuaca mendukung kondisi pengoperasian terbuka.
• Pemeliharaan yang dapat diakses:Personil utilitas dapat memeriksa dan memperbaiki peralatan menggunakan prosedur keselamatan yang sesuai.

Namun, pemasangan harus selalu mematuhi peraturan kelistrikan setempat, persyaratan pemuatan tiang, jarak bebas, aturan pembumian, persyaratan perlindungan, dan prosedur utilitas. Oleh karena itu, pemilihan trafo harus diintegrasikan ke dalam desain distribusi secara keseluruhan dan bukan hanya sekedar keputusan pembelian saja.

Bagaimana Seharusnya Pembeli Memilih Trafo yang Tepat?

Memilih trafo 37.5KVA melibatkan lebih dari sekadar mengonfirmasi nomor KVA. Insinyur pengadaan harus meninjau seluruh persyaratan kelistrikan dan lingkungan sebelum melakukan pemesanan.

1. Konfirmasikan muatan:Hitung permintaan saat ini dan pertumbuhan wajar di masa depan.
2. Konfirmasikan persyaratan voltase:Tentukan tegangan primer dan sekunder sesuai dengan sistem distribusi.
3. Periksa konfigurasi fase:Tentukan apakah proyek tersebut memerlukan peralatan satu fase atau tiga fase.
4. Frekuensi peninjauan:Konfirmasikan kompatibilitas dengan frekuensi jaringan listrik lokal.
5. Evaluasi kondisi instalasi:Pertimbangkan suhu lingkungan, ketinggian, kelembapan, polusi, angin, dan paparan.
6. Verifikasi persyaratan perlindungan:Sekering koordinat, pelindung lonjakan arus, grounding, dan peralatan pelindung lainnya.
7. Minta dokumentasi teknis:Tinjau gambar, informasi papan nama, laporan pengujian, dan standar yang berlaku.
8. Menilai kemampuan pemasok:Pertimbangkan pengalaman manufaktur, prosedur inspeksi, ketertelusuran, kemampuan pengiriman, dan dukungan purna jual.

Pemasok trafo yang andal harus dapat mendiskusikan parameter ini sebelum produksi sehingga konfigurasi akhir sesuai dengan proyek sebenarnya daripada mengandalkan spesifikasi umum.

Pertanyaan yang Sering Diajukan

Apa arti 37.5KVA pada trafo?

37.5KVA adalah kapasitas daya terukur transformator. Ini menunjukkan kapasitas pembebanan listrik pada kondisi pengoperasian yang ditentukan dan harus dipertimbangkan bersama dengan tegangan, faktor daya, kondisi sekitar, dan persyaratan desain yang berlaku.

Di mana trafo yang dipasang di tiang 37.5KVA dapat dipasang?

Ini dapat digunakan dalam sistem distribusi overhead yang sesuai yang melayani komunitas perumahan, daerah pedesaan, pertanian, fasilitas komersial kecil, lokasi industri ringan, dan proyek pembangkit listrik sementara tertentu.

Mengapa gulungan tembaga penting?

Tembaga menawarkan konduktivitas listrik yang tinggi dan karakteristik mekanik yang baik untuk belitan transformator. Ukuran konduktor yang tepat dan tegangan belitan yang terkontrol juga penting, sehingga material belitan tidak boleh dievaluasi secara independen dari desain belitan yang lengkap.

Apakah trafo yang dipasang di tiang cocok untuk setiap proyek?

Tidak. Kesesuaian tergantung pada persyaratan beban, level tegangan, konfigurasi jaringan, lingkungan pemasangan, standar utilitas, kapasitas pemuatan tiang, izin keselamatan, dan peraturan kelistrikan setempat. Seorang insinyur listrik yang berkualifikasi harus mengkonfirmasi spesifikasi akhir.

Apa yang harus saya minta dari produsen trafo?

Pembeli harus mempertimbangkan untuk meminta gambar teknis, data papan nama, dokumentasi pengujian rutin, standar yang berlaku, informasi pemasangan, ketentuan garansi, detail kemasan, dan spesifikasi pengiriman. Untuk pengadaan proyek, ketertelusuran dan pengujian pabrik yang terdokumentasi juga dapat bermanfaat.

Kesimpulan

Transformator yang Dipasang di Tiang 37,5KVA memberikan cara praktis untuk menurunkan listrik tegangan menengah untuk aplikasi distribusi beban sedang sekaligus memanfaatkan infrastruktur overhead secara efisien. Kinerjanya bergantung pada sistem rekayasa lengkap, termasuk konstruksi inti, kualitas belitan tembaga, isolasi, pendinginan, integritas tangki, pengujian pabrik, dan pemasangan yang benar. Guangbian memproduksi trafo yang dipasang di tiang di Tiongkok dan mendukung pembeli global dengan pengadaan langsung dari pabrik dan solusi trafo. Jika Anda merencanakan proyek elektrifikasi pedesaan, sistem distribusi utilitas, jaringan listrik pertanian, atau aplikasi komersial,Hubungi kamiuntuk mendiskusikan tegangan yang diperlukan, kapasitas, kondisi pemasangan, persyaratan pengujian, dan solusi transformator yang disesuaikan untuk proyek Anda.
