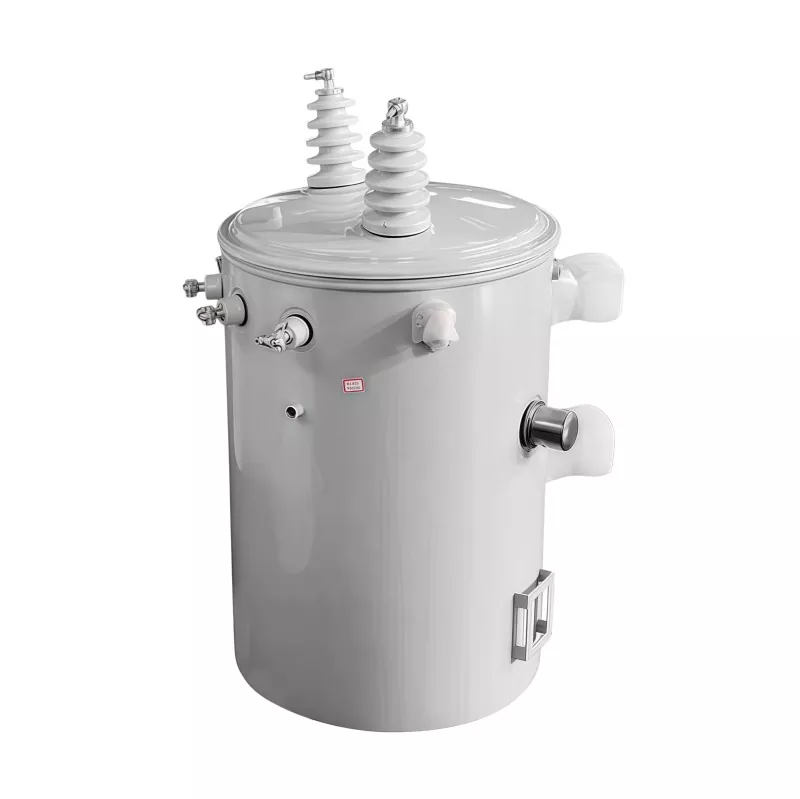

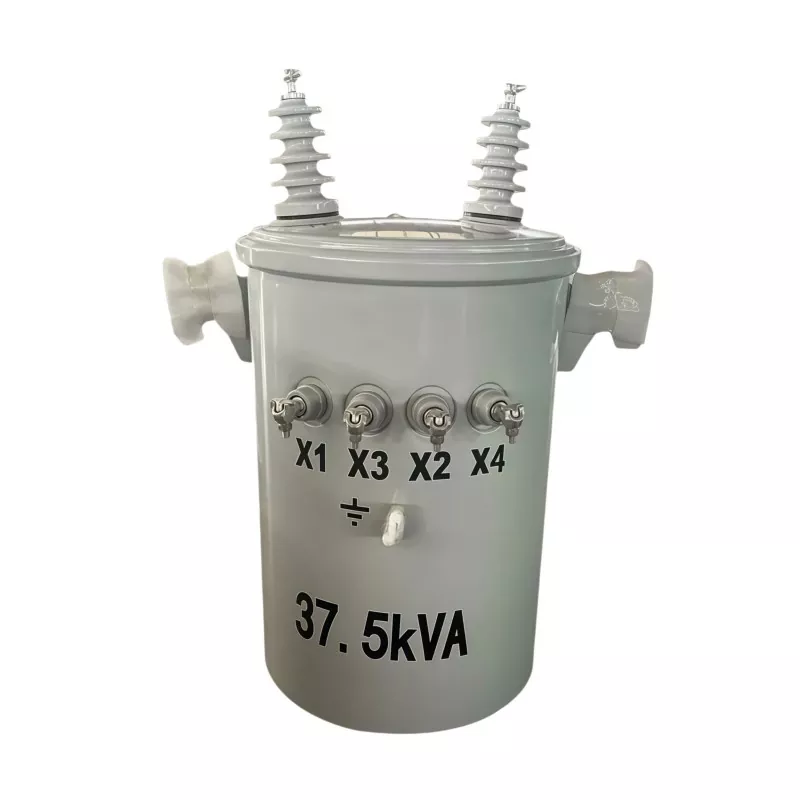

Transformator yang Dipasang di Tiang 37.5KVA

Trafo Pemasangan Tiang 37.5KVA adalah trafo distribusi listrik yang dipasang pada tiang listrik untuk mereduksi listrik bertegangan menengah dari saluran listrik menjadi tegangan lebih rendah yang dapat digunakan untuk aplikasi tenaga listrik perumahan, komersial, pertanian, dan industri ringan. Dengan kapasitas terukur sebesar 37,5 kilovolt-ampere (KVA), pembangkit listrik ini umumnya digunakan dalam sistem distribusi listrik overhead untuk menyediakan pasokan listrik yang stabil, efisien, dan andal di wilayah perkotaan dan pedesaan. Desain kompak yang dipasang di tiang membantu menghemat ruang, menyederhanakan pemasangan, dan mendukung jaringan distribusi listrik yang hemat biaya.

Prinsip Kerja

Trafo yang dipasang di tiang beroperasi berdasarkan prinsip induksi elektromagnetik.

Masukan Tegangan Tinggi

Listrik tegangan menengah atau tinggi disuplai ke belitan primer melalui jalur distribusi overhead.

Pembangkitan Medan Magnet

Ketika arus bolak-balik mengalir melalui belitan primer, hal itu menciptakan perubahan medan magnet di dalam inti transformator.

Transformasi Tegangan

Medan magnet ini menginduksi tegangan pada belitan sekunder. Berdasarkan rasio belitan antar belitan, tegangan diturunkan ke tingkat penggunaan yang lebih rendah.

Pasokan Keluaran yang Stabil

Listrik tegangan rendah yang diubah kemudian disalurkan ke pengguna perumahan, komersial, atau industri dengan kinerja yang stabil.

Aplikasi

Trafo yang dipasang di tiang 37,5KVA dirancang untuk sistem distribusi beban rendah hingga menengah, yang secara efisien menurunkan listrik tegangan menengah menjadi tegangan rendah yang dapat digunakan oleh pengguna akhir. Ini banyak digunakan dalam skenario berikut:

Distribusi Tenaga Listrik Perumahan

Ideal untuk lingkungan perumahan, rumah pedesaan, dan komunitas kecil, menyediakan listrik yang stabil untuk penerangan, peralatan rumah tangga, dan konsumsi daya sehari-hari.

Proyek Elektrifikasi Pedesaan

Biasa digunakan dalam perluasan jaringan pedesaan dan sistem pasokan listrik daerah terpencil karena pemasangannya yang sederhana dan kebutuhan perawatan yang rendah.

Sistem Tenaga Pertanian

Cocok untuk pertanian, sistem irigasi, fasilitas peternakan, dan rumah kaca, menggerakkan pompa air, motor, dan mesin pertanian.

Fasilitas Komersial Kecil

Banyak diterapkan di kantor kecil, toko ritel, pompa bensin, bengkel, dan fasilitas penyimpanan untuk pasokan listrik komersial yang stabil.

Aplikasi Industri Ringan

Digunakan di pabrik kecil, bengkel pemrosesan, dan fasilitas pemeliharaan dengan kebutuhan daya sedang.

Proyek Pasokan Listrik Sementara

Biasa terjadi di lokasi konstruksi dan proyek teknik luar ruangan sementara yang memerlukan distribusi daya yang fleksibel dan andal.

Mari kita lihat bagaimana GUANGBIAN sebenarnya membangunnya.

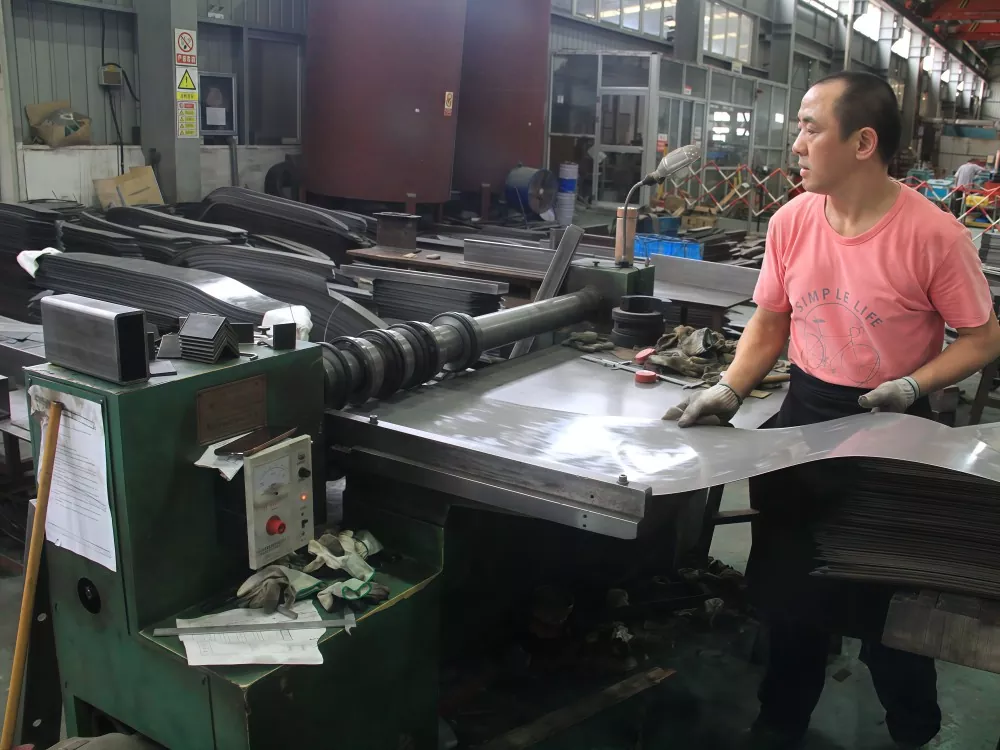

Langkah 1: Fabrikasi inti

Inti dimulai dengan baja silikon berorientasi butiran. Sifat magnetnya bagus, tapi rapuh—Anda tidak bisa mencapnya seperti baja biasa.

Kami memotong lembaran tersebut ke dimensi tertentu, lalu menumpuknya lapis demi lapis pada peralatan khusus. Sambungan tiap lapisan diseimbangkan dari sambungan di bawahnya, sehingga celah udara pada jalur magnet tetap minimum. Setelah kami mencapai ketebalan target, seluruh tumpukan akan dijepit erat dan diresapi dengan vakum untuk mengunci semuanya pada tempatnya.

Proses pembuatan trafo bergantung pada langkah ini. Faktor tumpukan, kerataan permukaan, tekanan penjepitan—jika salah satu dari faktor-faktor tersebut diabaikan, kerugian tanpa beban akan melebihi spesifikasi.

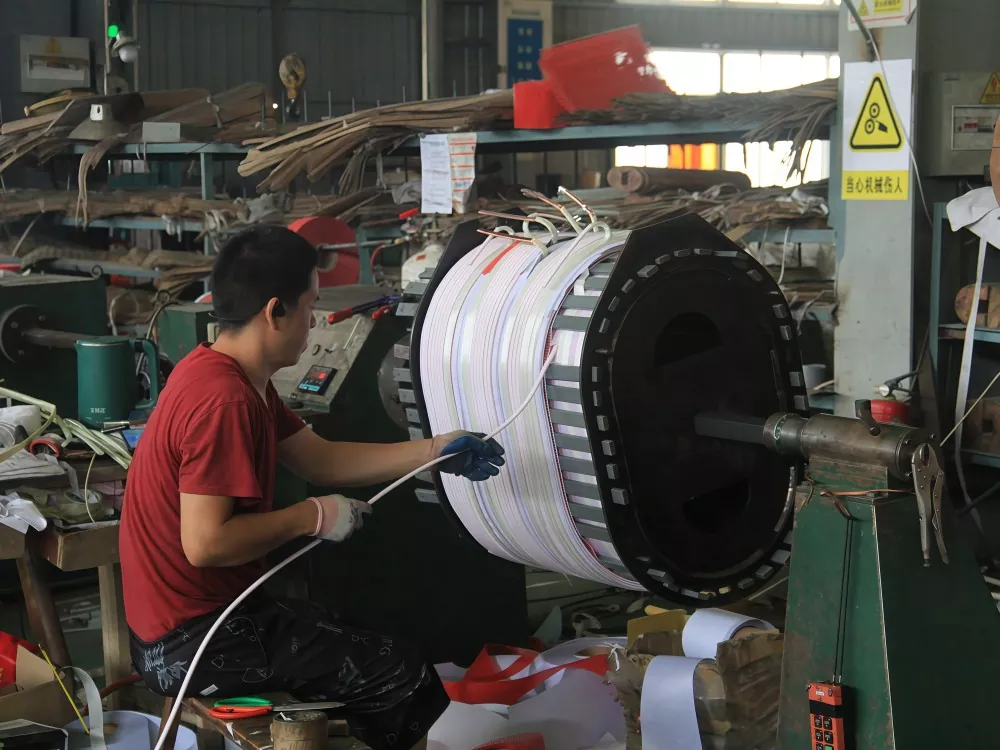

Langkah 2: Berliku

Di sinilah hal ini menjadi penting. Toko belitan beroperasi pada suhu dan kelembapan yang terkendali. Operator duduk di depan mesin penggulungan, mengumpankan kawat tembaga ke bekas kumparan, secara bergiliran, menjaganya tetap rata dan kencang.

Trafo yang dipasang di tiang 37,5 kva GUANGBIAN menggunakan belitan tembaga murni—bukan aluminium. Kami memproduksinya di fasilitas kami di China, dan setiap detail penting: pengukur kawat, jumlah putaran, pola pelapisan. Angin terlalu longgar, kumparan kurang memiliki kekuatan mekanik. Angin terlalu kencang, Anda menghancurkan isolasi.

Setelah digulung, kumparan melewati impregnasi vakum. Pernis isolasi meresap ke setiap celah, mengunci belokan pada tempatnya dan memberikan kekuatan dielektrik pada belitan dan pembuangan panas yang lebih baik.

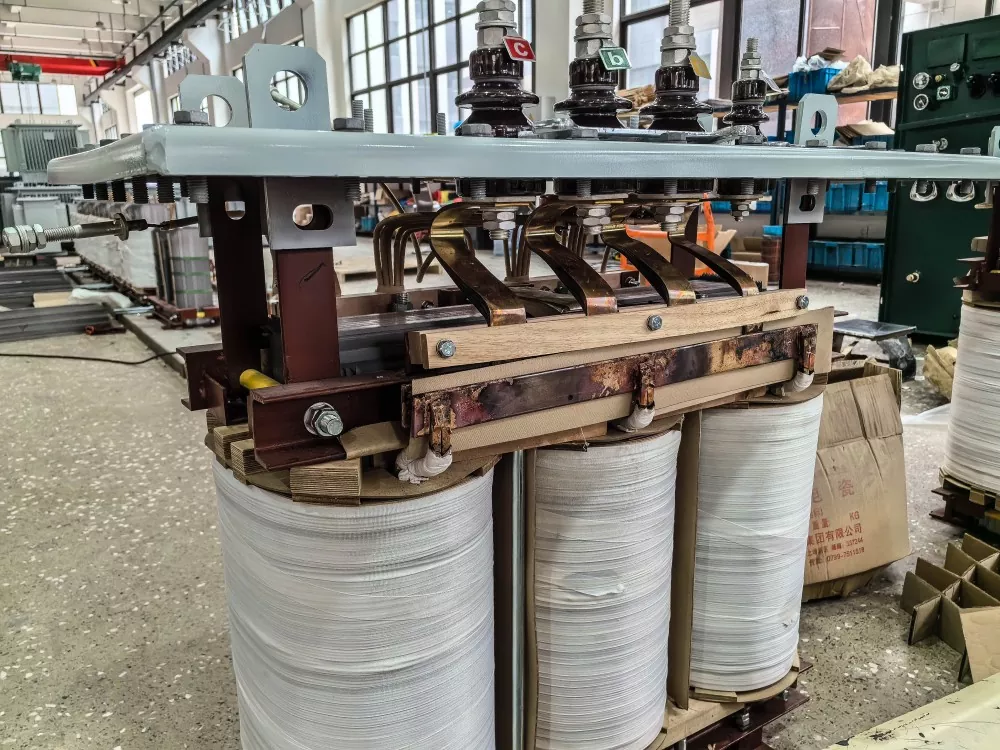

Langkah 3: Perakitan inti dan koil

Gulungan luka meluncur ke kaki inti. Spacer isolasi masuk, kabel terhubung, dan seluruh bagian aktif mulai terbentuk. Jarak bebas antar belitan harus memenuhi standar—tidak ada jalan pintas di sini.

Setelah dirakit, bagian aktif segera menjalani pengujian pabrik transformator: uji tegangan tahan dan pengukuran resistansi DC. Apa pun yang aneh, bahkan sedikit pun, akan tertangkap pada tahap ini.

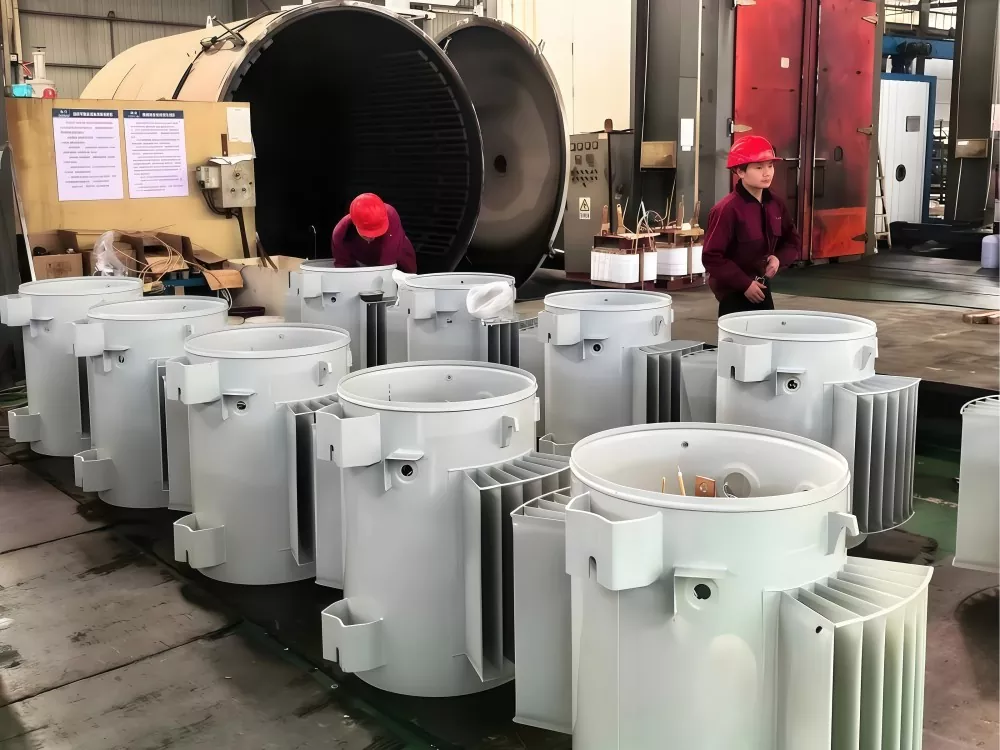

Langkah 4: Perakitan tangki

Bagian aktif melewati pemeriksaan? Itu diturunkan ke dalam tangki. Tangki adalah cangkang transformator—diisi dengan minyak isolasi yang berfungsi ganda: penghalang dielektrik dan cairan pendingin.

Kami menggunakan minyak isolasi mineral bermutu tinggi di GUANGBIAN. Didehidrasi dan dihilangkan gasnya sebelum masuk. Tangki itu sendiri memiliki konstruksi yang dilas, dan setiap lapisan las diperiksa dengan sinar-X. Tidak ada kebocoran yang diperbolehkan.

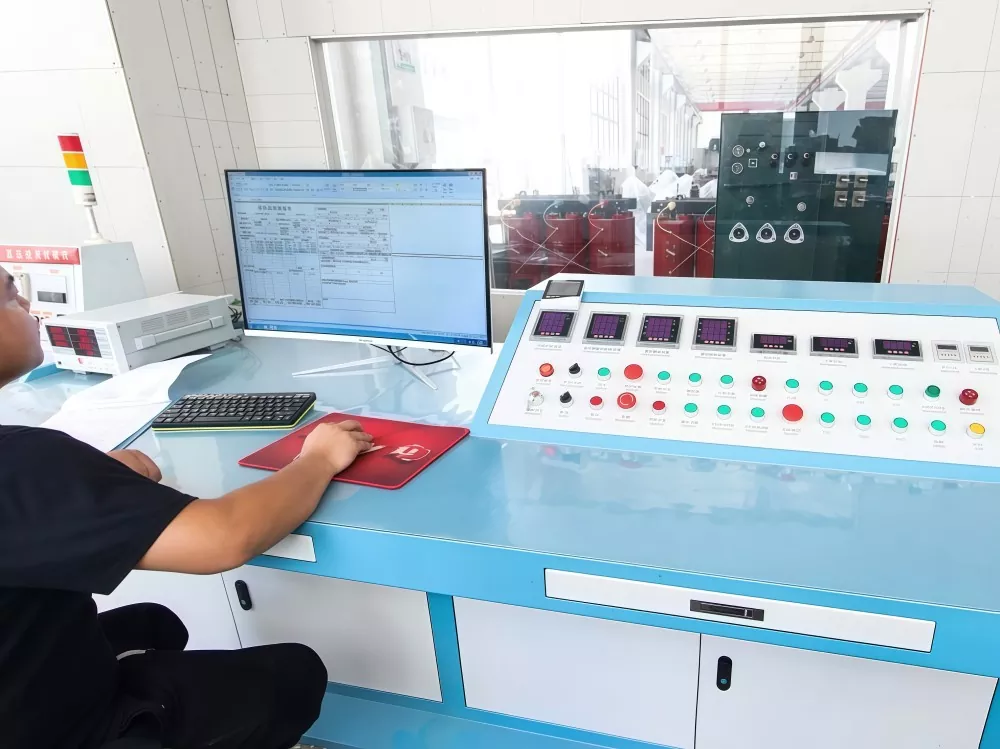

Langkah 5: Pengujian akhir

Sebelum unit apa pun meninggalkan pabrik, unit tersebut menjalani pengujian rutin penuh:

Tes tanpa beban: Kami menyalakannya tanpa menghubungkan apa pun di sisi sekunder. Pembacaan saat ini dan kerugian memberi tahu kita apakah inti berfungsi. Pada trafo yang dipasang di tiang 37,5 kva, kehilangan tanpa beban harus sebesar ≤113W atau lebih rendah.

Tes beban: Letakkan beban terukur penuh di atasnya dan perhatikan angkanya. Kehilangan beban tetap pada ≤413W, dan kenaikan suhu tidak melebihi 65°C.

Uji tegangan tahan: 21kV pada frekuensi daya pada belitan HV selama satu menit penuh. 10kV di sisi LV. Jika isolasinya kuat, kita lanjutkan.

Tes tegangan impuls: Lonjakan 60kV mengenai primer, 30kV mengenai sekunder. Ini memberitahu Anda apakah trafo lilitan tembaga dapat menangani peristiwa petir yang nyata.

Uji oli isolasi: Tegangan tembus, kadar air, faktor disipasi—masing-masing harus lulus.

Setiap tes jelas? Kemudian—dan hanya setelah itu— ia mendapat label pabrik.

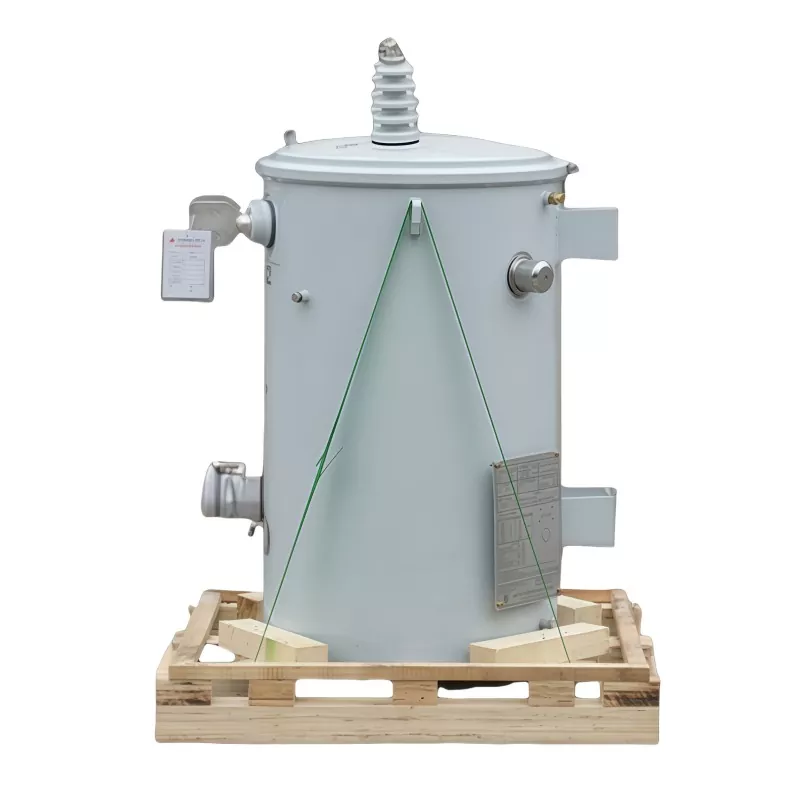

Langkah 6: Pengepakan dan pengiriman

Lulus semua tes? Trafo mendapat penutup tahan lembab, diikatkan pada palet kayu, dan siap untuk dikirim. Setiap unit GUANGBIAN memiliki nomor seri unik—terlihat di papan nama dan alasnya. Telusuri nomor tersebut, dan Anda akan menemukan tanggal produksi, catatan pengujian, bahkan batch bahan mentah mana yang dimasukkan ke dalamnya.

Sekarang Anda sudah mendapatkan gambarannya. Transformator yang Dipasang di Tiang 37,5KVA bukan hanya logam dan kawat yang disatukan. Proses pembuatan trafo melibatkan kerajinan nyata dan orang-orang nyata yang memperhatikan setiap langkah. Harga memang penting, namun kemampuan produksi dan kendali mutu lebih penting.

Mengapa Menggunakan Transformator yang Dipasang di Tiang?

Dibandingkan dengan trafo yang dipasang di tanah, trafo yang dipasang di tiang menawarkan beberapa keunggulan signifikan:

Instalasi Hemat Ruang

Dipasang pada tiang listrik, menghilangkan kebutuhan akan ruang tanah atau ruang trafo khusus.

Biaya Infrastruktur yang Lebih Rendah

Mengurangi biaya konstruksi dengan menghindari kebutuhan akan pondasi, penutup, atau pekerjaan sipil tambahan.

Efisien untuk Distribusi Pedesaan

Sangat cocok untuk daerah pedesaan dan terpencil dimana jaringan distribusi overhead biasa digunakan.

Akses Perawatan yang Mudah

Dipasang pada ketinggian yang nyaman untuk pemeriksaan, pemeliharaan, dan penggantian, sehingga mengurangi waktu henti.

Keamanan yang Ditingkatkan

Pemasangan yang ditinggikan mengurangi risiko kontak yang tidak disengaja, vandalisme, dan kerusakan lingkungan.

Pengoperasian Luar Ruangan yang Andal

Dirancang dengan fitur tahan cuaca dan tahan korosi untuk kinerja luar ruangan jangka panjang.

Sempurna untuk Jaringan Listrik Overhead

Banyak digunakan dalam sistem distribusi overhead sebagai solusi daya yang hemat biaya dan efisien.

Ingin melihatnya sendiri? GUANGBIAN memproduksi di pabrik China kami, dan kami menyambut kunjungan pabrik. Hubungi kami untuk menjadwalkan tur.
