Ringkasan Artikel:Trafo isolasi yang dikonfigurasi dengan benar dapat meningkatkan keselamatan distribusi daya, adaptasi tegangan, dan perlindungan peralatan dalam sistem kelistrikan komersial dan industri. ItuTrafo Isolasi Tipe Kering 50KVA dengan MCCBmenggabungkan isolasi transformator, konversi tegangan, perlindungan pemutus sirkuit terpadu, dan fitur pemasangan praktis dalam satu solusi ringkas. Dengan input tiga fase 415V, output tiga fase empat kabel 220V, gulungan tembaga, insulasi Kelas F, tap tegangan lima posisi, perlindungan IP23, dan MCCB terintegrasi, konfigurasi ini dirancang untuk aplikasi yang mengutamakan penyaluran daya yang andal dan pemasangan yang disederhanakan.
Daftar isi
Mengapa Trafo Isolasi Tipe Kering Penting?
Bagaimana MCCB Meningkatkan Perlindungan Transformator?
Bagaimana Pengubah Ketuk Lima Posisi Meningkatkan Kemampuan Beradaptasi Tegangan?
Bagaimana Desain Terintegrasi Menyederhanakan Instalasi?
Dimana Transformator Isolasi 50KVA Dapat Digunakan?
Bagaimana Kualitas Transformator Diverifikasi Sebelum Pengiriman?
Apa yang Harus Diperiksa Pembeli Sebelum Memesan?
Pertanyaan yang Sering Diajukan
Mengapa Memilih Konfigurasi Transformer Ini?
Mengapa Trafo Isolasi Tipe Kering Penting?
Peralatan listrik tidak selalu beroperasi pada kondisi daya ideal. Perbedaan tegangan antara pasokan utilitas dan peralatan hilir, gangguan listrik, dan kebutuhan isolasi galvanik semuanya dapat mempengaruhi keandalan sistem. Trafo isolasi tipe kering menyediakan cara praktis untuk menyesuaikan tegangan sekaligus menciptakan pemisahan listrik antara rangkaian primer dan sekunder.

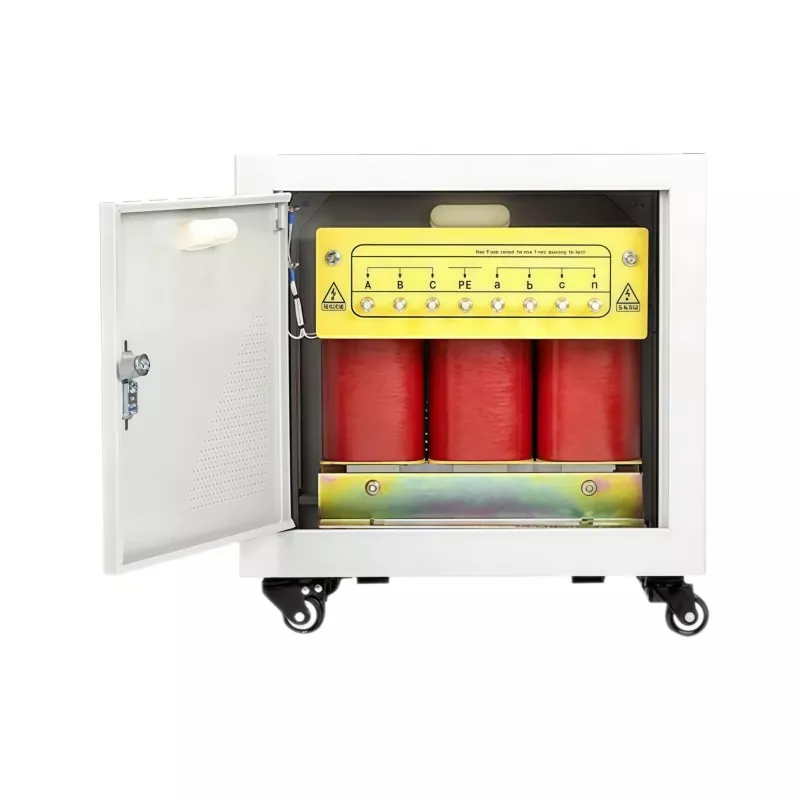

ItuTrafo Isolasi Tipe Kering 50KVA dengan MCCBdariGUANGBIANdirancang dengan input tiga fase AC 415V dan output empat kabel tiga fase 220V. Hal ini membuat unit ini cocok untuk aplikasi yang memerlukan pasokan tiga fasa 220V terkontrol dari sumber tiga fasa bertegangan lebih tinggi.
Berbeda dengan trafo terendam oli, desain tipe kering tidak menggunakan oli isolasi sebagai media pendingin dan insulasi utama. Hal ini dapat menjadikannya menarik untuk ruang listrik dalam ruangan, fasilitas komersial, lingkungan manufaktur, dan lokasi lain yang memerlukan pemasangan yang bersih dan relatif mudah.
Bagaimana MCCB Meningkatkan Perlindungan Transformator?
Salah satu fitur paling praktis dari konfigurasi transformator ini adalah integrasi pemutus sirkuit cetakan (MCCB). Alih-alih memperlakukan trafo dan peralatan proteksi sebagai komponen yang benar-benar terpisah, desainnya menggabungkan perangkat proteksi ke dalam selungkup trafo.
Unit ini menggunakan MCCB pada sisi input dan output. Pemutus sisi masukan dihubungkan ke suplai 415V, sedangkan pelindung sisi keluaran diatur untuk rangkaian sekunder tiga fase empat kabel.
Pendekatan terpadu ini dapat memberikan beberapa manfaat praktis:
- Mengurangi kebutuhan akan peralatan perlindungan eksternal tambahan.
- Membantu menyederhanakan koneksi kabel masuk dan keluar.
- Memberikan perlindungan arus lebih dan arus pendek untuk sirkuit terkait.
- Membuat instalasi transformator lebih terorganisir.
- Dapat mengurangi pekerjaan pemasangan kabel dan instalasi di lokasi proyek.
- Memungkinkan transformator dan perangkat pelindung dikonfigurasikan sebagai satu rakitan terkoordinasi.
Bagi pembeli industri, rincian ini penting karena kompleksitas instalasi dapat mempengaruhi waktu proyek, kebutuhan tenaga kerja, dan efisiensi commissioning.
Apa Spesifikasi Utamanya?
Memahami konfigurasi kelistrikan sangat penting sebelum memilih trafo. Tabel berikut merangkum spesifikasi utama konfigurasi 50KVA ini.
| Parameter | Spesifikasi |
|---|---|
| Kapasitas yang Dinilai | 50 KVA |
| Fase | 3 Fase |
| Tegangan Masukan | 415V AC, 3 Fasa |
| Tegangan Keluaran | 220V, 3 Fase 4 Kawat |
| Ketuk Posisi | 380V / 400V / 415V / 430V / 450V |
| Frekuensi | 50Hz |
| Bahan Berliku | Tembaga |
| Kelas Isolasi | Kelas F |
| Kenaikan Suhu Berliku | ≤100°C |
| Tingkat Kebisingan | <60dB pada 1 meter |
| Perlindungan Kandang | IP23, Berventilasi |
| Bahan Penutup | Baja Tahan Karat |
| Perlindungan | MCCB pada sisi input dan output |
| Pemantauan | Voltmeter terpasang |
Kombinasi spesifikasi ini menjadikan trafo cocok untuk proyek di mana konversi tegangan, isolasi listrik, dan proteksi terintegrasi perlu dipertimbangkan bersama-sama daripada dibeli sebagai komponen yang tidak terkait.
Bagaimana Pengubah Ketuk Lima Posisi Meningkatkan Kemampuan Beradaptasi Tegangan?
Tegangan jaringan sebenarnya dapat bervariasi antar lokasi dan kondisi pengoperasian. Oleh karena itu, transformator yang dirancang hanya pada satu tegangan primer tetap mungkin memerlukan pertimbangan tambahan bila dipasang di area di mana tegangan suplai berbeda dari nilai nominal.
Model ini menyediakan lima posisi tap tegangan primer:380V, 400V, 415V, 430V, dan 450V. Pengubah tap memberikan fleksibilitas yang lebih besar kepada tim instalasi saat mencocokkan trafo dengan pasokan yang tersedia.
Misalnya, ketika kondisi suplai aktual berbeda dari input standar 415V, keran yang sesuai dapat dipilih untuk membantu mempertahankan tegangan sekunder yang diinginkan. Fitur ini sangat berguna untuk proyek di mana kondisi tegangan suplai perlu dipertimbangkan selama pemilihan trafo.
Namun, tap changer adalah tipe yang tidak diberi energi. Trafo harus dimatikan sepenuhnya sebelum mengubah posisi keran. Ini tidak boleh disetel saat transformator diberi energi.
Bagaimana Desain Terintegrasi Menyederhanakan Instalasi?
Pemasangan trafo tidak hanya soal spesifikasi kelistrikan saja. Perutean kabel, peralatan pelindung, aksesibilitas, konstruksi penutup, dan commissioning semuanya dapat mempengaruhi hasil akhir proyek.
Konfigurasi MCCB terintegrasi mengurangi jumlah peralatan terpisah yang mungkin diperlukan di sekitar transformator. Pengkabelan pabrik antara transformator dan pemutus pelindungnya juga dapat membantu mengurangi jumlah kabel lapangan yang diperlukan selama pemasangan.
Penutup baja tahan karat berventilasi dan diberi peringkat IP23. Unit ini juga menggunakan roda putar yang dapat dikunci dengan rem, yang dapat membuat pemosisian dan pergerakan lebih nyaman selama aktivitas pemasangan atau pemeliharaan.
Voltmeter yang dipasang di depan menyediakan cara mudah untuk mengamati tegangan pada kompartemen tegangan rendah. Hal ini berguna selama commissioning dan inspeksi rutin karena operator dapat memeriksa tegangan yang ditunjukkan tanpa memerlukan pengaturan pengukuran eksternal terpisah.
Dimana Transformator Isolasi 50KVA Dapat Digunakan?
Kapasitas 50KVA sesuai untuk banyak aplikasi kelistrikan skala menengah yang memerlukan pasokan tiga fase terkontrol. Kesesuaian aktual harus selalu dikonfirmasikan terhadap beban tersambung, arus start, siklus kerja, kondisi lingkungan, dan persyaratan kelistrikan setempat.
Lingkungan aplikasi yang umum dapat mencakup:
- Fasilitas produksi industri
- Bangunan komersial
- Ruang listrik pabrik
- Sistem otomasi dan kontrol
- Catu daya mesin
- Peralatan yang memerlukan isolasi listrik
- Lokakarya dan fasilitas pengolahan
- Sistem distribusi listrik memerlukan konversi 415V ke 220V
Untuk proyek dengan peralatan sensitif, transformator harus dievaluasi sebagai bagian dari sistem distribusi daya yang lengkap dan bukan dianggap sebagai komponen yang terisolasi.
Bagaimana Kualitas Transformator Diverifikasi Sebelum Pengiriman?
Kinerja transformator sangat bergantung pada kualitas belitan, integritas isolasi, akurasi rasio listrik, dan konsistensi produksi secara keseluruhan. Karena alasan ini, pengujian harus menjadi bagian penting dari evaluasi pemasok.
Menurut informasi produk, GUANGBIAN menggunakan bangku uji transformator terintegrasi sebelum pengiriman. Proses pengujian meliputi pemeriksaan terkait tahanan belitan, rasio putaran, tahanan isolasi, rugi-rugi tanpa beban, dan pengaturan tegangan.
Proses manufaktur juga mengikuti persyaratan pengujian berbasis IEC untuk unit yang dikirim. Pendekatan pengujian yang terdokumentasi memberikan bukti teknis yang berguna kepada pembeli saat meninjau peralatan sebelum pemasangan.
Untuk pesanan khusus, pembeli juga dapat mendiskusikan persyaratan inspeksi dan spesifikasi spesifik proyek dengan produsen sebelum produksi. Hal ini sangat penting ketika trafo harus memenuhi lingkungan instalasi atau konfigurasi sistem kelistrikan tertentu.
Apa yang Harus Diperiksa Pembeli Sebelum Memesan?
Memilih trafo hanya berdasarkan rating KVA-nya dapat menyebabkan konfigurasi yang tidak sesuai. Tim pengadaan harus meninjau seluruh persyaratan kelistrikan dan mekanik sebelum mengkonfirmasikan pesanan.
Poin-poin penting yang perlu diverifikasi meliputi:
- Tegangan primer:Konfirmasikan tegangan suplai dan konfigurasi fasa yang tersedia.
- Tegangan sekunder:Pastikan volume keluarantage cocok dengan peralatan yang terhubung.
- Kapasitas beban:Hitung perkiraan beban kontinu dan beban puncak daripada hanya mengandalkan peringkat peralatan nominal.
- Frekuensi:Konfirmasikan apakah proyek memerlukan frekuensi 50Hz, 60Hz, atau lainnya.
- Perlindungan:Periksa spesifikasi MCCB dan tentukan apakah perlindungan tambahan di hulu atau hilir diwajibkan oleh peraturan setempat.
- Lingkungan instalasi:Konfirmasikan apakah perlindungan IP23 memadai untuk lokasi yang dituju.
- Penyesuaian tegangan:Pertimbangkan apakah tap changer multi-posisi bermanfaat untuk kondisi jaringan listrik lokal.
- Dokumentasi:Minta gambar teknis, laporan pengujian, informasi pengkabelan, dan dokumen lain yang diperlukan untuk persetujuan proyek.
Untuk proyek internasional, memperjelas dimensi pengiriman, pengemasan, persyaratan pemasangan, standar yang berlaku, dan prosedur commissioning sebelum produksi dimulai juga berguna.
Pertanyaan yang Sering Diajukan
Bisakah tap changer disetel saat trafo beroperasi?
Tidak. Pengubah keran adalah jenis yang tidak diberi energi dan hanya boleh disetel setelah trafo dimatikan sepenuhnya. Prosedur keselamatan kelistrikan yang benar harus selalu diikuti sebelum mengubah posisi keran.
Apakah trafo dilengkapi MCCB di kedua sisinya?
Ya. Konfigurasi ini mengintegrasikan MCCB ke dalam penutup transformator, dengan perlindungan yang diberikan pada sisi masukan dan keluaran. Pengaturan pemutus yang tepat harus dikonfirmasikan terhadap persyaratan kelistrikan proyek sebelum memesan.
Apakah kotak distribusi terpisah masih diperlukan?
Di banyak instalasi, MCCB terintegrasi dapat mengurangi kebutuhan akan ruang pelindung terpisah. Namun, peraturan kelistrikan setempat dan desain distribusi secara keseluruhan mungkin memerlukan perlindungan tambahan atau peralatan peralihan.
Apakah trafo 50KVA ini cocok untuk pemasangan di luar ruangan?
Enklosur ini diberi peringkat IP23 dan ditujukan untuk lokasi dalam ruangan atau lokasi dengan cakupan yang sesuai. Untuk lingkungan luar ruangan yang terekspos penuh yang melibatkan hujan deras, debu, atau kondisi parah lainnya, tingkat perlindungan penutup yang lebih tinggi mungkin lebih tepat.
Jenis bahan lilitan apa yang digunakan?
Trafo menggunakan gulungan tembaga. Tembaga banyak dipilih untuk belitan transformator karena konduktivitas listriknya dan kesesuaiannya untuk transmisi daya yang andal.
Bisakah trafo disesuaikan?
Ya. Konfigurasi transformator dapat didiskusikan sesuai dengan kebutuhan proyek, termasuk parameter kelistrikan, pengaturan proteksi, pengaturan tap, persyaratan enclosure, dan pertimbangan spesifik aplikasi lainnya.
Mengapa Memilih Konfigurasi Transformer Ini?
Trafo yang dirancang dengan baik harus melakukan lebih dari sekadar mengubah tegangan. Ini harus sesuai dengan sistem kelistrikan, menyederhanakan pemasangan, memberikan perlindungan yang sesuai, dan tetap praktis untuk pengoperasian jangka panjang. ItuTrafo Isolasi Tipe Kering 50KVA dengan MCCBmenggabungkan kapasitas tiga fase 50KVA, konversi tegangan 415V ke 220V, belitan tembaga, insulasi Kelas F, penyesuaian tegangan lima posisi, MCCB terintegrasi, konstruksi penutup baja tahan karat IP23, pemantauan tegangan, dan pengujian pabrik menjadi satu solusi rekayasa.
Bagi pembeli yang mencari produsen trafo Tiongkok yang mampu memasok solusi trafo isolasi tipe kering yang disesuaikan, GUANGBIAN memberikan opsi praktis untuk proyek yang memerlukan perlindungan terintegrasi dan konfigurasi khusus aplikasi. Jika Anda mengevaluasi spesifikasi, merencanakan instalasi listrik baru, atau membandingkan pemasok trafo, tinjau Trafo Isolasi Tipe Kering 50KVA dengan MCCB dan diskusikan persyaratan proyek Anda langsung dengan pabrikan. Untuk spesifikasi voltase, konfigurasi MCCB, persyaratan enclosure, dokumen pengujian, atau solusi transformator khusus,Hubungi kamiuntuk menerima panduan teknis dan solusi yang sesuai dengan aplikasi Anda.
