Bagaimana Transformator yang Dipasang di Tiang 75KVA Meningkatkan Distribusi Daya?

Ringkasan Artikel

Memilih trafo distribusi yang tepat melibatkan lebih dari sekedar memilih nomor seperti 75KVA. Trafo harus sesuai dengan tegangan primer, tegangan sekunder, konfigurasi fasa, beban yang diharapkan, kondisi lingkungan, persyaratan proteksi, struktur instalasi, dan standar kelistrikan yang berlaku. Transformator Pemasangan Tiang 75KVA yang dipilih dengan tepat dapat memberikan solusi yang efisien dan praktis di mana daya listrik perlu diubah mendekati titik konsumsi.

Dalam artikel ini, kita membahas cara kerja unit 75KVA, mengapa konfigurasi kompak yang dipasang di tiang berguna, bagaimana bahan inti dan belitannya memengaruhi kinerja, apa arti spesifikasi efisiensi, dan bagaimana teknisi proyek dapat menghindari kesalahan umum dalam ukuran dan pemasangan. Kami juga menjelaskan bagaimana Guangbian melakukan pendekatan manufaktur dan penyesuaian untuk jaringan distribusi yang berbeda.

Daftar isi

1. Memahami Trafo Pemasangan Tiang 75KVA
2. Cara Kerja Trafo yang Dipasang di Tiang 75KVA
3. Kapasitas dan Konfigurasi Fase
4. Pemilihan Tegangan Primer dan Sekunder
5. Inti, Gulungan, Isolasi, dan Pendinginan
6. Parameter Kinerja Penting
7. Dimana Digunakan Trafo Pemasangan Tiang 75KVA
8. Cara Memilih Transformator yang Tepat
9. Pertimbangan Pemasangan dan Pemeliharaan
10. Bagaimana Guangbian Mendukung Proyek Transformer
11. Pertanyaan yang Sering Diajukan
12. Kesimpulan

Garis Besar Artikel

• Tentukan tujuan dan struktur trafo distribusi 75KVA.
• Jelaskan proses dasar transformasi elektromagnetik.
• Diskusikan kompatibilitas kapasitas, fasa, dan tegangan.
• Periksa bahan dan metode pendinginan yang mempengaruhi keandalan pengoperasian.
• Menjelaskan rugi-rugi tanpa beban, rugi-rugi beban, impedansi, dan arus eksitasi.
• Identifikasi aplikasi yang sesuai dan persyaratan umum proyek.
• Berikan daftar periksa pemilihan dan pemeliharaan yang praktis.
• Jawab pertanyaan umum tentang pengadaan dan teknis.

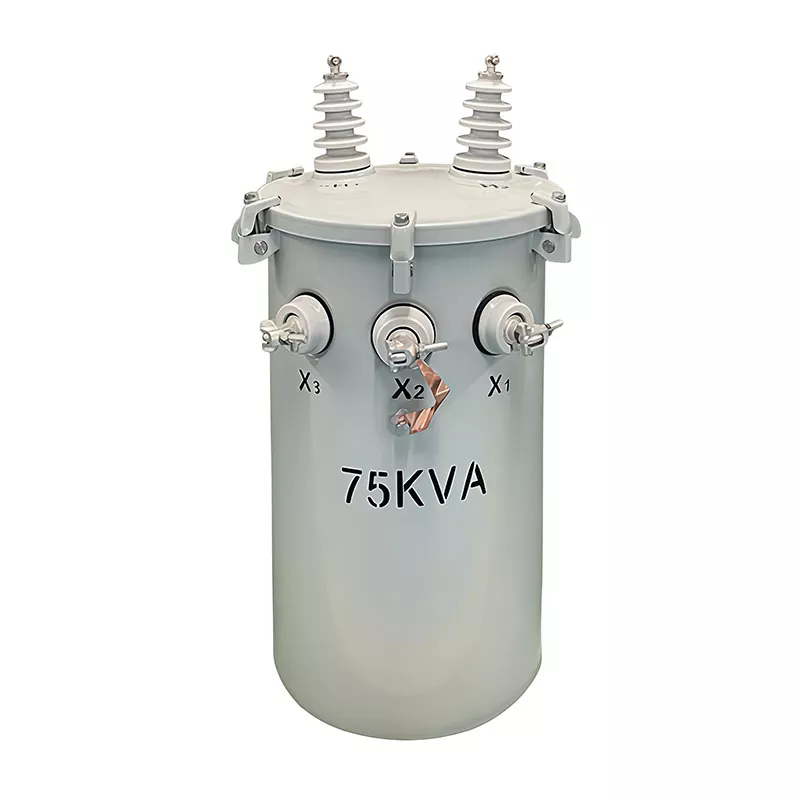

Memahami Trafo Pemasangan Tiang 75KVA

Trafo Pemasangan Tiang 75KVA adalah trafo distribusi yang dimaksudkan untuk mereduksi listrik bertegangan menengah ke tegangan lebih rendah yang sesuai untuk pengguna akhir. Berbeda dengan trafo gardu besar yang dipasang di atas fondasi, unit yang dipasang di tiang ditempatkan pada tiang listrik atau struktur distribusi overhead yang sesuai. Pengaturan ini menempatkan trafo dekat dengan beban listrik sekaligus meminimalkan kebutuhan lahan.

Istilahnya75KVAmenggambarkan peringkat daya nyata transformator. KVA, atau kilovolt-ampere, mewakili kombinasi tegangan dan arus yang dirancang untuk ditangani oleh transformator. Hal ini tidak boleh diartikan sebagai rekomendasi untuk mengoperasikan unit secara terus menerus pada tingkat maksimum dalam setiap kondisi.

Dalam perencanaan distribusi praktis, para insinyur biasanya mempertimbangkan permintaan yang diharapkan, keragaman beban, ekspansi di masa depan, suhu sekitar, harmonik, dan kondisi pengoperasian sebelum menentukan apakah 75KVA menyediakan kapasitas yang memadai. Penilaian beban yang tepat sangat penting karena kelebihan beban yang terus-menerus dan ukuran yang terlalu besar dapat meningkatkan biaya siklus hidup.

Guangbian memproduksi solusi Transformator Pemasangan Tiang 75KVA untuk berbagai kebutuhan distribusi, termasuk konfigurasi voltase yang disesuaikan untuk pasar internasional. Produk ini dirancang untuk distribusi daya di luar ruangan dan dapat disesuaikan dengan sistem kelistrikan dan spesifikasi proyek.

Cara Kerja Trafo yang Dipasang di Tiang 75KVA

Prinsip operasinya didasarkan pada induksi elektromagnetik. Energi listrik masuk ke belitan primer transformator pada tegangan distribusi yang lebih tinggi. Arus bolak-balik menghasilkan fluks magnet yang berubah-ubah di dalam inti transformator. Fluks magnet ini menginduksi tegangan pada belitan sekunder.

Rasio antara belitan primer dan sekunder menentukan rasio transformasi tegangan. Jika tegangan primer jauh lebih tinggi daripada tegangan sekunder, trafo akan menurunkan tegangan sekaligus meningkatkan arus tersedia sesuai dengan hubungan daya dan rugi-rugi normal trafo.

Urutan operasi yang disederhanakan dapat dipahami sebagai berikut:

1. Listrik tegangan menengah masuk ke belitan primer.
2. Arus bolak-balik membentuk fluks magnet di inti.
3. Fluks magnet menginduksi tegangan pada belitan sekunder.
4. Gulungan sekunder menghasilkan daya listrik bertegangan rendah.
5. Minyak transformator memindahkan panas dari komponen aktif.
6. Komponen pelindung dan pemantauan membantu mendukung pengoperasian yang aman.

Karena trafo dipasang di luar ruangan, penutupnya, sistem isolasi, penyegelan, ketahanan terhadap korosi, dan perlindungan cuaca merupakan bagian penting dari kinerja jangka panjang. Desain kelistrikan yang benar secara teknis masih memerlukan perlindungan mekanis dan lingkungan yang sesuai.

Kapasitas dan Konfigurasi Fase

Kapasitas adalah salah satu spesifikasi pertama yang harus diverifikasi pembeli, namun harus selalu dievaluasi bersama dengan konfigurasi fase. Trafo 75KVA satu fasa cocok untuk sistem distribusi perumahan, penerangan, dan komersial kecil tertentu, sedangkan peralatan tiga fasa biasanya dipilih ketika jaringan memerlukan beban tiga fasa atau daya industri.

Salah satu kesalahan penting adalah berasumsi bahwa setiap trafo 75KVA memiliki karakteristik kelistrikan yang identik. Peringkat KVA hanya mengidentifikasi kapasitas. Tegangan, fasa, frekuensi, konfigurasi sambungan, impedansi, tingkat insulasi, dan standar yang berlaku juga harus ditentukan.

Pemilihan Tegangan Primer dan Sekunder

Kompatibilitas tegangan sangat penting saat membeli trafo yang dipasang di tiang. Misalnya, konfigurasi yang dirancang untuk satu tegangan utilitas tidak dapat begitu saja dihubungkan ke jaringan lain tanpa memastikan bahwa sistem insulasi, pengaturan belitan, aksesori, dan ratingnya sudah sesuai.

Konfigurasi representatif Guangbian 75KVA menggunakan pengaturan tegangan primer 4160 Grd Y / 2400V dan output sekunder 120/240V. Nilai tersebut bersifat spesifik untuk aplikasi dan tidak boleh dianggap sebagai spesifikasi universal untuk setiap transformator 75KVA.

Posisi keran juga penting ketika tegangan masuk bervariasi. Konfigurasi keran yang dipilih dengan benar memungkinkan para insinyur untuk mengkompensasi kondisi tegangan suplai tertentu sambil mempertahankan tegangan sekunder yang sesuai. Kisaran keran yang tepat harus selalu dikonfirmasikan terhadap spesifikasi proyek sebelum memesan.

Inti, Gulungan, Isolasi, dan Pendinginan

Efisiensi transformator dan masa pakainya sangat bergantung pada bahan aktif dan kualitas produksi. Inti menyediakan jalur magnet, sedangkan belitan mentransfer energi listrik antara sisi tegangan tinggi dan tegangan rendah.

Konfigurasi 75KVA yang direferensikan Guangbian menggunakan gulungan tembaga dan baja silikon berorientasi butiran sebagai intinya. Tembaga memiliki konduktivitas listrik yang tinggi dan banyak digunakan di mana transfer arus yang efisien dan kinerja termal penting. Baja listrik berorientasi butiran membantu mengurangi kehilangan magnet jika diproses dan dirakit dengan benar.

Unit ini menggunakan desain terendam oli dengan pendingin ONAN, artinya Oli Alami, Udara Alami. Minyak transformator bersirkulasi secara alami karena menyerap panas dari inti dan belitan. Panas kemudian ditransfer melalui permukaan tangki ke udara sekitarnya. Tidak adanya pompa atau kipas paksa dapat menyederhanakan sistem pendingin dan mengurangi jumlah komponen bantu.

Namun, peralatan terendam oli memerlukan perhatian yang cermat terhadap integritas tangki, penyegelan, bushing, kondisi oli, dan perlindungan lingkungan. Inspeksi rutin membantu mengidentifikasi kebocoran, korosi, panas berlebih, atau kerusakan sambungan sebelum masalah ini menjadi kegagalan besar.

Parameter Kinerja Penting

Lembar data transformator berisi beberapa nilai yang secara langsung mempengaruhi kinerja pengoperasian. Memahami angka-angka ini membantu tim pembelian membandingkan produk dengan lebih akurat daripada hanya berfokus pada harga pembelian.

Rugi-rugi yang lebih rendah dapat berkontribusi pada efisiensi siklus hidup yang lebih baik, khususnya untuk transformator yang tetap diberi energi dalam jangka waktu lama. Inilah sebabnya mengapa kehilangan tanpa beban patut mendapat perhatian bahkan ketika beban yang tersambung bervariasi secara signifikan sepanjang hari.

Impedansi sama pentingnya untuk desain sistem. Ini mempengaruhi penurunan tegangan pada beban dan arus yang tersedia selama gangguan. Oleh karena itu, insinyur proteksi harus menggunakan nilai impedansi yang diverifikasi oleh pabrikan saat mengoordinasikan peralatan proteksi hulu dan hilir.

Dimana Digunakan Trafo Pemasangan Tiang 75KVA

Kapasitas 75KVA dapat memenuhi berbagai kebutuhan distribusi yang lebih kecil. Pemasangannya yang ringkas di atas kepala membuatnya sangat berguna ketika ketersediaan lahan, biaya pemasangan, dan kedekatan dengan beban merupakan pertimbangan penting.

• Komunitas perumahan:memasok listrik bertegangan rendah ke kelompok rumah di mana kebutuhan yang dihitung sesuai.
• Elektrifikasi pedesaan:mendukung akses listrik di wilayah dimana distribusi overhead tetap praktis.
• Penerangan jalan dan area:menyediakan distribusi tegangan rendah lokal untuk jaringan penerangan.
• Fasilitas komersial kecil:melayani toko, kantor, gedung pelayanan, dan beban listrik sedang lainnya.
• Sekolah dan fasilitas umum:menyediakan distribusi lokal di mana profil beban sesuai dengan kapasitas transformator.
• Aplikasi industri kecil:mendukung beban industri tambahan atau permintaan rendah yang sesuai.
• Proyek infrastruktur:menyediakan transformasi daya lokal untuk proyek-proyek publik dan utilitas tertentu.

Aplikasi yang paling sesuai bergantung pada perhitungan beban sebenarnya. Trafo tidak boleh dipilih hanya karena 75KVA mendekati konsumsi yang diharapkan. Arus start, beban motor, permintaan musiman, faktor daya, ekspansi di masa depan, dan keragaman beban harus dipertimbangkan.

Cara Memilih Transformator yang Tepat

Memilih Transformator Pemasangan Tiang 75KVA yang benar dimulai dengan menentukan lingkungan kelistrikan secara lengkap. Daftar periksa berikut dapat membantu pembeli menghindari ketidaksesuaian spesifikasi yang merugikan.

1. Hitung beban yang diharapkan.Tentukan permintaan normal, permintaan puncak, persyaratan start motor, dan potensi ekspansi di masa depan.
2. Konfirmasikan tegangan primer.Cocokkan trafo dengan jaringan distribusi utilitas.
3. Konfirmasikan tegangan sekunder.Pastikan outputnya cocok dengan peralatan yang terhubung dan sistem kelistrikan setempat.
4. Pilih konfigurasi fase yang benar.Sistem satu fase dan tiga fase memiliki persyaratan aplikasi yang berbeda.
5. Periksa frekuensi.Pastikan trafo dirancang untuk frekuensi jaringan.
6. Tinjau impedansi.Konfirmasikan kompatibilitas dengan perhitungan arus gangguan dan koordinasi proteksi.
7. Tinjau persyaratan isolasi.Pertimbangkan tegangan sistem dan kondisi lingkungan.
8. Pertimbangkan lingkungan instalasi.Suhu, kelembaban, ketinggian, angin, paparan garam, debu, dan korosi dapat mempengaruhi persyaratan desain.
9. Periksa standar yang berlaku.Pastikan dokumentasi dan pengujian trafo memenuhi persyaratan pasar tujuan.
10. Diskusikan penyesuaian sebelum produksi.Pabrikan harus mengkonfirmasi parameter teknis daripada mengandalkan asumsi.

Pertimbangan Pemasangan dan Pemeliharaan

Pemasangan yang benar sangat penting untuk pengoperasian transformator yang andal. Peralatan yang dipasang di tiang harus didukung oleh struktur yang sesuai yang mampu menangani beban mekanis dan tekanan lingkungan. Jarak bebas listrik, grounding, sambungan konduktor, perangkat pelindung, dan akses untuk pemeliharaan juga harus dipertimbangkan sesuai dengan persyaratan setempat yang berlaku.

Sebelum pemberian energi, teknisi harus memverifikasi informasi papan nama, sambungan, grounding, kondisi insulasi, pengencang mekanis, bushing, dan komponen pelindung. Prosedur pengujian harus mengikuti spesifikasi proyek dan standar yang berlaku.

Setelah commissioning, inspeksi rutin dapat membantu mendeteksi masalah yang berkembang. Personel pemeliharaan harus memberikan perhatian khusus pada:

• Kebocoran oli atau perubahan level oli yang tidak biasa
• Korosi pada tangki, perlengkapan, atau perangkat keras pemasangan
• Bushing rusak atau terkontaminasi
• Sambungan listrik longgar
• Kenaikan suhu yang tidak normal
• Kebisingan atau getaran yang tidak biasa
• Tanda-tanda kepanasan atau perubahan warna
• Kondisi koneksi grounding
• Kerusakan yang disebabkan oleh cuaca buruk atau dampak eksternal

Trafo terendam oli memerlukan perhatian khusus pada pengendalian kebocoran. Kebocoran kecil tidak boleh diabaikan begitu saja karena dapat mengindikasikan kerusakan pada komponen seal, bushing, las, gasket, atau tangki. Investigasi yang cepat dapat mengurangi risiko kerusakan peralatan, gangguan layanan, dan masalah lingkungan.

Bagaimana Guangbian Mendukung Proyek Transformer

Konsistensi manufaktur sangat penting untuk trafo distribusi karena penyimpangan kecil pada belitan, perakitan inti, isolasi, penyegelan, atau pengujian dapat mempengaruhi kinerja lapangan jangka panjang. Guangbian mengikuti proses produksi multi-tahap untuk solusi Transformator Pemasangan Tiang 75KVA.

Alur kerja manufaktur meliputi pemrosesan inti, produksi penggulungan, fabrikasi dan pengelasan tangki, pengeringan vakum, perakitan, pengisian dan penyegelan oli, pengujian kelistrikan, inspeksi akhir, dan pengemasan. Setiap tahap membahas aspek keandalan transformator yang berbeda.

Guangbian juga menyediakan solusi transformator khusus untuk berbagai pasar dan sistem distribusi. Untuk proyek yang memerlukan konfigurasi tegangan tertentu, pengaturan fasa, standar, aksesori, atau dokumentasi, persyaratan teknis harus dikonfirmasi sebelum produksi dimulai.

Pertanyaan yang Sering Diajukan

Apa yang dimaksud dengan 75KVA pada trafo?

75KVA adalah peringkat daya nyata transformator. Ini menggambarkan kapasitas listrik transformator daripada jumlah energi yang akan selalu dikonsumsi. Beban pengoperasian sebenarnya bergantung pada peralatan yang terhubung, faktor daya, profil beban, dan kondisi sistem.

Apakah trafo 75KVA cocok untuk distribusi listrik perumahan?

Ini cocok untuk distribusi perumahan ketika permintaan yang dihitung sesuai dengan kapasitas trafo dan konfigurasi kelistrikan. Insinyur harus mempertimbangkan jumlah konsumen, permintaan puncak, keragaman, beban motor, peralatan pemanas dan pendingin, dan potensi pertumbuhan di masa depan.

Berapakah tegangan sekunder yang dapat disediakan oleh Transformator Pemasangan Tiang 75KVA?

Tegangan sekunder tidak ditentukan oleh rating 75KVA saja. Itu harus ditentukan sesuai dengan sistem kelistrikan tujuan. Konfigurasi perwakilan Guangbian menyediakan keluaran sekunder 120/240V, tetapi konfigurasi tegangan lain mungkin diperlukan untuk pasar yang berbeda.

Mengapa tembaga digunakan untuk belitan trafo?

Tembaga memberikan konduktivitas listrik yang tinggi dan kinerja termal yang baik. Sifat-sifat ini menjadikannya bahan belitan yang banyak digunakan untuk trafo distribusi dimana transfer arus yang andal dan pengoperasian yang efisien adalah hal yang penting.

Apa itu pendinginan ONAN?

ONAN artinya Minyak Alami, Udara Alami. Oli trafo bersirkulasi secara alami karena menyerap panas dari inti dan belitan, sedangkan panas dipindahkan dari tangki trafo ke udara sekitar tanpa pompa atau kipas paksa.

Apa saja yang harus diperhatikan sebelum membeli trafo 75KVA?

Pembeli harus mengonfirmasi kapasitas terukur, fasa, tegangan primertage, volume sekundertage, frekuensi, impedansi, persyaratan insulasi, metode pendinginan, lingkungan pemasangan, standar yang berlaku, aksesori, persyaratan pengujian, dan dokumentasi pengiriman.

Bisakah Guangbian menyesuaikan Transformator yang Dipasang di Tiang 75KVA?

Guangbian dapat memberikan solusi transformator yang disesuaikan berdasarkan kebutuhan proyek. Pelanggan harus memberikan spesifikasi listrik rinci dan persyaratan pasar tujuan sehingga tim teknik dapat menentukan konfigurasi yang sesuai.

Bagaimana masa pakai trafo yang dipasang di tiang dapat ditingkatkan?

Ukuran yang sesuai, pemasangan yang benar, perlindungan yang sesuai, pemuatan yang tepat, pemeriksaan rutin, grounding yang efektif, dan perhatian yang cepat terhadap suhu yang tidak normal, kebisingan, kebocoran oli, atau kondisi kelistrikan, semuanya dapat berkontribusi pada pengoperasian jangka panjang yang dapat diandalkan.

Kesimpulan

Transformator Pemasangan Tiang 75KVA dapat menjadi solusi efektif untuk distribusi daya tegangan menengah hingga tegangan rendah ketika spesifikasi kelistrikan dan mekaniknya disesuaikan dengan proyek. Pemasangannya di atas kepala dapat mengurangi kebutuhan lahan, sementara sistem pendingin ONAN terendam oli memberikan pendekatan langsung terhadap manajemen panas untuk aplikasi luar ruangan.

Namun, kapasitas saja tidak boleh menentukan keputusan pembelian. Tegangan primer dan sekunder, konfigurasi fasa, frekuensi, impedansi, rugi-rugi, isolasi, kondisi lingkungan, struktur instalasi, proteksi, dan standar yang berlaku semuanya mempengaruhi apakah suatu transformator akan bekerja dengan andal di lapangan.

Guangbianmenggabungkan pengalaman manufaktur transformator dengan solusi produk yang disesuaikan untuk berbagai jaringan distribusi dan aplikasi internasional. Dari produksi inti dan belitan hingga fabrikasi tangki, pengeringan, pengisian oli, pengujian kelistrikan, dan inspeksi akhir, setiap tahap berkontribusi terhadap keandalan transformator yang telah selesai.
