Bagaimana Transformator Isolasi Tipe Kering 150KVA Dapat Meningkatkan Distribusi Daya yang Aman dan Fleksibel

Ringkasan Artikel:Trafo yang dipilih dengan tepat dapat membuat perbedaan besar dalam keselamatan distribusi tenaga listrik, konversi tegangan, kompatibilitas peralatan, dan keandalan lokasi. ItuTransformator Isolasi Tipe Kering 150KVAdariGUANGBIANdirancang untuk aplikasi yang memerlukan isolasi listrik dan distribusi tegangan rendah, dengan input 480V, output tiga fase 400V dan 230V fase tunggal, gulungan tembaga penuh, koneksi Delta-Star, penutup baja tahan karat IP43, pendingin kipas otomatis, dan perlindungan MCCB. Artikel ini menjelaskan konfigurasi, prinsip kerja, skenario aplikasi, pertimbangan teknis, dan faktor pemilihan untuk proyek industri dan konstruksi.

Daftar isi

1. Apa Itu Trafo Isolasi Tipe Kering 150KVA?
2. Apa Spesifikasi Teknis Utamanya?
3. Apa Keuntungan yang Ditawarkan Transformator Ini?
4. Dimana Bisa Digunakan?
5. Bagaimana Seharusnya Anda Memilih Konfigurasi yang Tepat?
6. Bagaimana Perbandingannya Dengan Opsi Transformator Lainnya?
7. Bagaimana Cara Diproduksi dan Diuji?
8. Pertanyaan yang Sering Diajukan
9. Butuh Solusi Transformator Khusus?

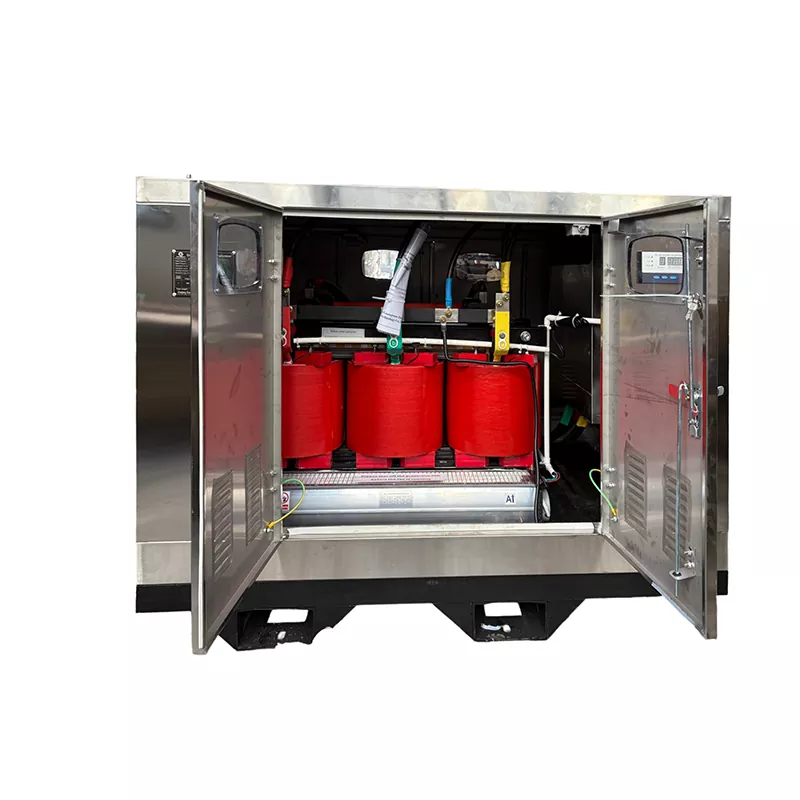

Apa Itu Trafo Isolasi Tipe Kering 150KVA?

Trafo isolasi tipe kering 150KVA adalah trafo tiga fase yang dirancang untuk menyediakan isolasi listrik sekaligus mengubah daya masuk ke tingkat distribusi tegangan rendah yang diperlukan. Tidak seperti trafo terendam oli, desain tipe kering menggunakan insulasi padat dan pengaturan pendinginan berbasis udara daripada oli insulasi, sehingga sangat cocok untuk instalasi dalam ruangan dan lingkungan industri atau konstruksi tertentu.

Konfigurasi GUANGBIAN menggunakan aInput tegangan saluran 480Vdan menyediakanKeluaran tiga fase 400V dan satu fase 230V. Sambungan belitan Delta-Star (Δ-Y) memungkinkan sisi sekunder menyediakan titik netral untuk distribusi satu fasa sambil mendukung beban tiga fasa.

Dengan kapasitas pengenal 150 kVA, trafo dapat melayani campuran mesin dan beban listrik tambahan bila kebutuhan aktual lokasi, arus start, faktor daya, faktor beban, dan operasi simultan telah dihitung dengan benar.

Apa Spesifikasi Teknis Utamanya?

Memahami konfigurasi kelistrikan sebelum membeli trafo sangat penting karena tegangan, frekuensi, pengaturan fasa, perlindungan selungkup, bahan belitan, dan metode pendinginan semuanya mempengaruhi kompatibilitas sistem.

Konfigurasi ini sangat praktis ketika satu sumber daya perlu mendukung mesin tiga fase dan peralatan bantu satu fase. Namun, kapasitas papan nama tidak boleh dianggap sebagai indikasi bahwa setiap perangkat yang terhubung dapat beroperasi pada daya tetapan penuh secara bersamaan.

Apa Keuntungan yang Ditawarkan Transformator Ini?

Isolasi Listrik untuk Beban Hilir

Isolasi memisahkan rangkaian listrik primer dan sekunder melalui kopling transformator. Pengaturan ini dapat membantu membangun sistem tenaga listrik hilir yang terkendali dan berguna dalam aplikasi di mana isolasi listrik merupakan bagian dari desain distribusi secara keseluruhan.

Distribusi 400V dan 230V yang Fleksibel

Konfigurasi sekunder Delta-Star menyediakan kemungkinan distribusi tiga fase dan satu fase. Daya tiga fasa 400V dapat menunjang peralatan seperti pompa, crane, mesin las, pengaduk beton, dan mesin industri lainnya, sedangkan daya 230V dapat melayani penerangan, peralatan kantor, perkakas portabel, unit AC, dan beban tambahan.

Gulungan Tembaga Penuh

Trafo menggunakan gulungan tembaga penuh. Tembaga memiliki resistivitas listrik yang relatif rendah, dan konduktor tembaga yang dirancang dengan baik dapat membantu mengendalikan rugi-rugi belitan. Kinerja termal sebenarnya masih bergantung pada ukuran konduktor, desain transformator, suhu lingkungan, sistem insulasi, ventilasi, dan kondisi pembebanan.

Manajemen Pendinginan Otomatis

Sensor suhu memantau kondisi belitan. Ketika suhu preset tercapai, kipas otomatis mulai meningkatkan pembuangan panas. Pendekatan ini berguna untuk aplikasi dimana beban listrik berfluktuasi atau suhu pengoperasian dapat meningkat.

Perlindungan MCCB Terintegrasi

Pemutus Sirkuit Kotak Cetakan disediakan di sisi masuk dan keluar. Pemutus ini dapat memberikan perlindungan dan isolasi sirkuit tambahan, sementara peringkat akhirnya harus dipilih berdasarkan ukuran kabel, beban yang terhubung, arus yang diharapkan, dan persyaratan koordinasi perlindungan proyek.

Dimana Bisa Digunakan?

Kapasitas 150 kVA cocok untuk banyak aplikasi distribusi listrik skala menengah ketika beban yang dihitung berada dalam batas desain transformator.

• Lokasi konstruksi:Menyuplai daya sementara ke derek, mixer, pompa, peralatan las, penerangan, dan kantor lokasi.
• Fasilitas industri:Mendukung mesin produksi bersama dengan beban listrik satu fasa tambahan.
• Fasilitas komersial:Menyediakan distribusi tegangan rendah yang terisolasi jika desain kelistrikannya memerlukannya.
• Sistem tenaga sementara:Dapat diintegrasikan ke dalam pengaturan distribusi listrik berbasis proyek.
• Instalasi beban campuran:Mendukung mesin tiga fase dan peralatan fase tunggal 230V dari sistem sekunder yang sama.

Untuk proyek konstruksi, konfigurasi proyek Arab Saudi yang dipasok oleh GUANGBIAN menunjukkan bagaimana penutup baja tahan karat, sambungan Delta-Star, pendingin kipas otomatis, gulungan tembaga, dan MCCB tambahan dapat diintegrasikan ke dalam desain transformator khusus proyek.

Bagaimana Seharusnya Anda Memilih Konfigurasi yang Tepat?

Memilih trafo harus dimulai dengan sistem kelistrikannya, bukan hanya memilih rating kVA. Tinjauan teknis yang lengkap harus mencakup faktor-faktor berikut:

1. Hitung permintaan maksimum:Identifikasi beban pengoperasian sebenarnya alih-alih hanya menambahkan peringkat papan nama setiap perangkat yang terhubung.
2. Periksa arus start motor:Motor, kompresor, pompa, dan beban induktif lainnya mungkin memerlukan arus yang jauh lebih tinggi saat penyalaan.
3. Konfirmasikan tegangan masukan:Pastikan voltase primertage cocok dengan pasokan listrik yang tersedia.
4. Konfirmasikan persyaratan keluaran:Tentukan apakah proyek memerlukan 400V tiga fase, 230V satu fase, atau kombinasi tegangan lainnya.
5. Verifikasi frekuensi:Konfirmasikan apakah instalasi beroperasi pada 50 Hz atau 60 Hz.
6. Tinjau kondisi sekitar:Suhu, ventilasi, debu, kelembapan, dan lokasi pemasangan memengaruhi persyaratan termal dan penutup.
7. Tentukan persyaratan perlindungan:Peringkat MCCB dan perlindungan hilir harus dikoordinasikan dengan kabel dan peralatan yang terhubung.
8. Konfirmasikan pengaturan landasan:Konfigurasi netral dan grounding harus mengikuti desain kelistrikan proyek dan peraturan setempat yang berlaku.

Pertimbangan ini sangat penting karena transformator dapat terlihat berukuran cukup dalam kondisi berjalan normal namun masih mengalami tegangan berlebih jika beberapa motor arus tinggi dihidupkan secara bersamaan.

Bagaimana Perbandingannya Dengan Opsi Transformator Lainnya?

Pilihan antara teknologi tipe kering dan teknologi terendam oli harus didasarkan pada lingkungan pemasangan, kapasitas, persyaratan voltase, standar yang berlaku, persyaratan pendinginan, ruang yang tersedia, dan desain sistem kelistrikan secara keseluruhan.

Bagaimana Cara Diproduksi dan Diuji?

Untuk pengadaan trafo berbasis proyek, kualitas produksi hanyalah salah satu bagian dari proses. Interpretasi yang akurat terhadap spesifikasi kelistrikan pelanggan juga sama pentingnya.

GUANGBIAN memproduksi konfigurasi transformator sesuai dengan kebutuhan proyek. Tergantung pada aplikasinya, spesifikasi seperti tegangan masukan dan keluaran, frekuensi, pengaturan belitan, desain penutup, metode pendinginan, dan konfigurasi proteksi dapat disesuaikan.

Proses produksi harus memastikan parameter kelistrikan utama sebelum produksi dimulai. Pengujian pabrik kemudian dapat dilakukan sesuai dengan spesifikasi teknis yang disepakati dan standar yang berlaku, dengan catatan pengujian dan inspeksi pihak ketiga tersedia bila diperlukan oleh proyek.

Informasi penting yang harus diberikan saat meminta penawaran

• Kapasitas kVA yang dibutuhkan
• Tegangan primer dan sekunder
• Frekuensi 50 Hz atau 60 Hz
• Persyaratan fase tunggal atau tiga fase
• Preferensi material berliku
• Konfigurasi koneksi yang diperlukan
• Kondisi pemasangan di dalam atau luar ruangan
• Persyaratan perlindungan kandang
• Persyaratan pendinginan
• MCCB atau persyaratan perlindungan lainnya
• Jenis beban dan karakteristik start motor
• Standar kelistrikan setempat yang berlaku

Memberikan rincian ini pada tahap penawaran membantu pabrikan mengembangkan konfigurasi transformator yang sesuai dengan proyek sebenarnya daripada mengandalkan model standar umum.

Pertanyaan yang Sering Diajukan

Berapa tegangan keluaran trafo ini?

Konfigurasi ini menyediakan keluaran tiga fase 400V dan satu fase 230V. Kombinasi tegangan lainnya dapat dikembangkan sesuai dengan kebutuhan proyek.

Bisakah beban 400V dan 230V beroperasi dari trafo yang sama?

Ya. Sambungan Delta-Star menyediakan suplai sekunder tiga fase dan titik netral untuk distribusi fase tunggal. Beban yang terhubung harus seimbang dan tetap berada dalam kapasitas pengenal transformator.

Bagaimana cara kerja kipas pendingin otomatis?

Sensor suhu memantau suhu belitan. Ketika suhu preset tercapai, sistem kontrol mengaktifkan kipas pendingin untuk meningkatkan pembuangan panas. Temperatur kontrol sebenarnya harus mengikuti desain termal transformator.

Apa arti perlindungan IP43?

IP43 menunjukkan perlindungan terhadap benda asing padat yang lebih besar dari 1 mm dan perlindungan terhadap semprotan air berdasarkan kondisi pengujian IPX3 yang berlaku. Ini tidak boleh diartikan sebagai sepenuhnya tahan debu atau kedap air.

Apakah 150 kVA cukup untuk lokasi konstruksi?

Hal ini tergantung pada perhitungan kebutuhan listrik di lokasi. Arus start motor, peralatan las, operasi simultan, beban puncak sementara, faktor daya, dan faktor beban semuanya harus dipertimbangkan sebelum memastikan kapasitas transformator yang diperlukan.

Bisakah trafo disesuaikan?

Ya. Tegangan input dan output, frekuensi, konfigurasi koneksi, penutup, metode pendinginan, pengaturan belitan, dan konfigurasi perlindungan dapat disesuaikan sesuai dengan kebutuhan kelistrikan proyek.

Butuh Solusi Transformator Khusus?

Memilih trafo yang tepat pada akhirnya adalah tentang mencocokkan kapasitas listrik, konversi tegangan, isolasi, proteksi, pendinginan, dan kondisi pemasangan dengan lingkungan pengoperasian sebenarnya. Dengan spesifikasi kelistrikan yang dapat dikonfigurasi dan manufaktur berorientasi proyek, GUANGBIAN dapat mendukung pelanggan yang mencari solusi transformator praktis untuk industri, konstruksi, dan aplikasi distribusi tegangan rendah lainnya. Jika Anda merencanakan proyek baru atau mengganti unit yang sudah ada,Hubungi kamidengan tegangan, kapasitas, frekuensi, jenis beban, dan persyaratan pemasangan Anda untuk mendiskusikan konfigurasi transformator yang sesuai dan menerima penawaran khusus proyek.
