Transformator Isolasi Tipe Kering 150KVA

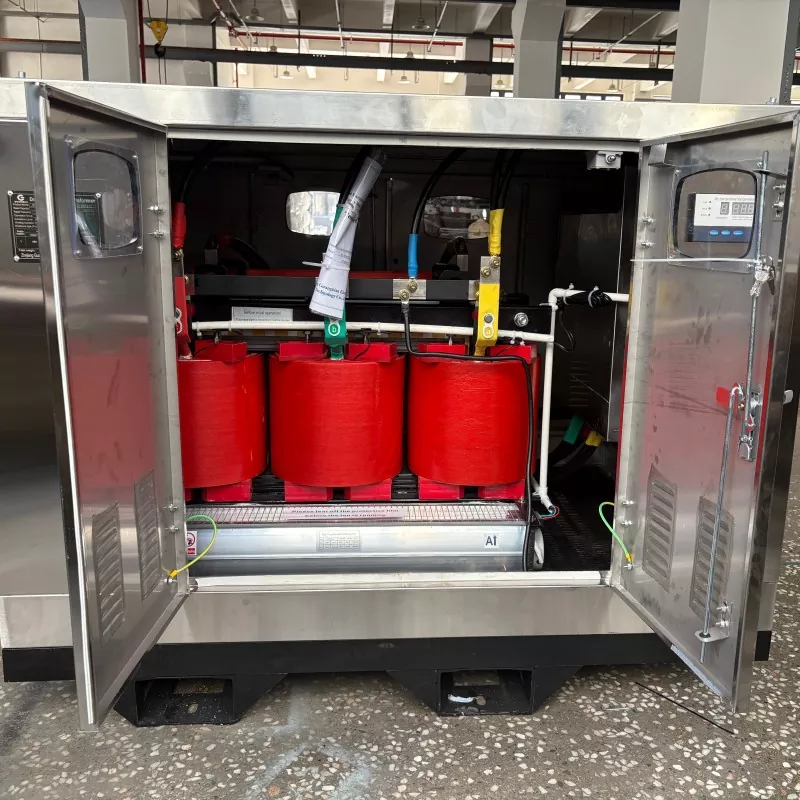

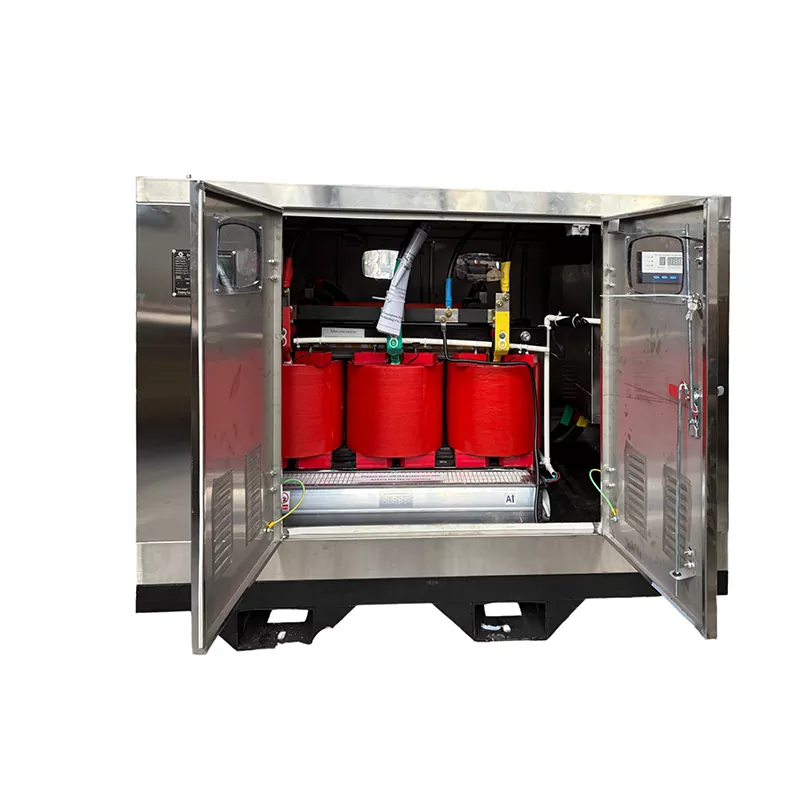

GUANGBIAN memproduksi Transformator Isolasi Tipe Kering 150KVA ini untuk aplikasi yang memerlukan isolasi listrik dan distribusi tegangan rendah. Unit yang ditunjukkan di sini dibuat untuk proyek konstruksi di Arab Saudi dan dikonfigurasi dengan penutup baja tahan karat, perlindungan IP43, gulungan tembaga penuh, koneksi Delta-Star (Δ-Y), pendingin kipas otomatis, dan dua MCCB tambahan.

Sisi tegangan rendah menyediakan daya tiga fase 400V dan 230V satu fase. Hal ini memungkinkan peralatan konstruksi tiga fase dan beban tambahan satu fase disuplai dari transformator yang sama, tergantung pada perhitungan beban di lokasi dan desain distribusi listrik.

Konfigurasi untuk Beban 400V dan 230V

Pasokan tiga fase 400V dapat digunakan untuk peralatan seperti crane, pengaduk beton, mesin las, pompa, dan mesin tiga fase lainnya. Pasokan 230V cocok untuk penerangan, peralatan kantor, peralatan portabel, unit AC, dan beban fase tunggal lainnya.

Untuk lokasi konstruksi, penggunaan satu trafo untuk kedua jenis beban dapat menyederhanakan pengaturan distribusi. Namun, peringkat 150 kVA tidak berarti bahwa setiap beban yang terhubung dapat beroperasi secara bersamaan dengan daya listrik penuh. Pemilihan trafo harus mempertimbangkan kebutuhan maksimum lokasi, arus start motor, faktor beban, faktor daya, dan kombinasi beban yang diharapkan.

Trafo menggunakan gulungan tembaga penuh. Tembaga memiliki resistivitas listrik yang lebih rendah dibandingkan aluminium, sehingga rugi-rugi konduktor dapat dikontrol melalui ukuran konduktor dan desain belitan yang sesuai. Untuk instalasi di iklim panas, material belitan hanya merupakan salah satu bagian dari desain termal; suhu lingkungan, sistem isolasi, ventilasi, pemuatan, dan metode pendinginan juga perlu dipertimbangkan.

Sambungan Delta-Star (Δ-Y) digunakan untuk belitan primer dan sekunder. Sisi tegangan rendah yang terhubung dengan bintang menyediakan titik netral untuk suplai fase tunggal 230V, sedangkan belitan Delta menyediakan jalur bagi arus harmonik tripel untuk bersirkulasi di dalam belitan. Pengaturan grounding netral harus mengikuti desain kelistrikan proyek dan persyaratan lokal yang berlaku.

Pendinginan dan Penutup

Sensor suhu digunakan untuk memantau suhu belitan. Ketika suhu preset tercapai, kipas pendingin otomatis mulai meningkatkan pembuangan panas. Hal ini berguna untuk instalasi yang bebannya berubah selama pengoperasian atau yang suhu lingkungannya relatif tinggi.

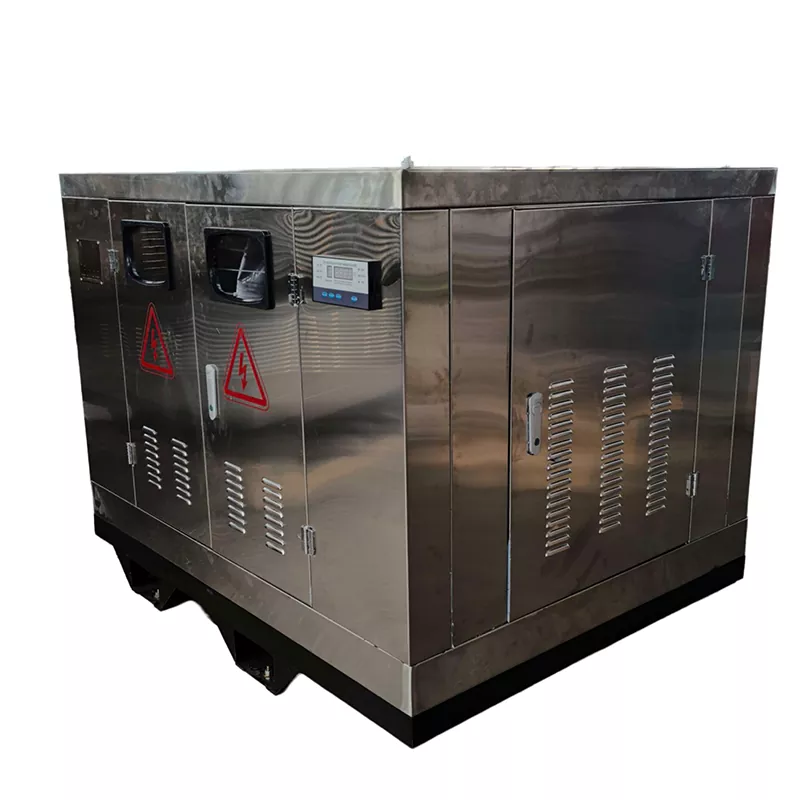

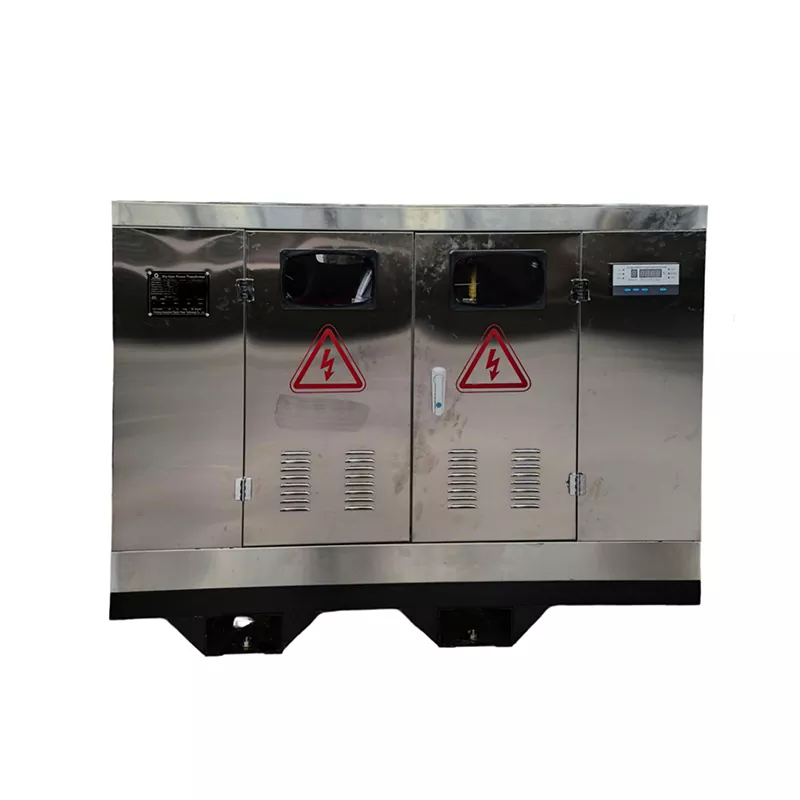

Penutupnya terbuat dari baja tahan karat dan memiliki peringkat IP43. Menurut IEC 60529, digit pertama IP43 menunjukkan perlindungan terhadap benda asing padat yang lebih besar dari 1 mm, sedangkan digit kedua menunjukkan perlindungan terhadap semprotan air pada kondisi yang ditentukan untuk IPX3. Peringkat tersebut memberikan perlindungan untuk lingkungan pemasangan yang diinginkan namun tidak boleh diartikan sebagai sepenuhnya kedap debu atau kedap air.

Untuk lokasi konstruksi di luar ruangan atau sebagian terbuka, pemasangan harus tetap memberikan perlindungan yang sesuai dari hujan lebat langsung, genangan air, penumpukan debu yang berlebihan, dan kondisi lain di luar tingkat perlindungan yang ditentukan dalam selungkup.

Detail Teknis dan Pemilihan Proyek

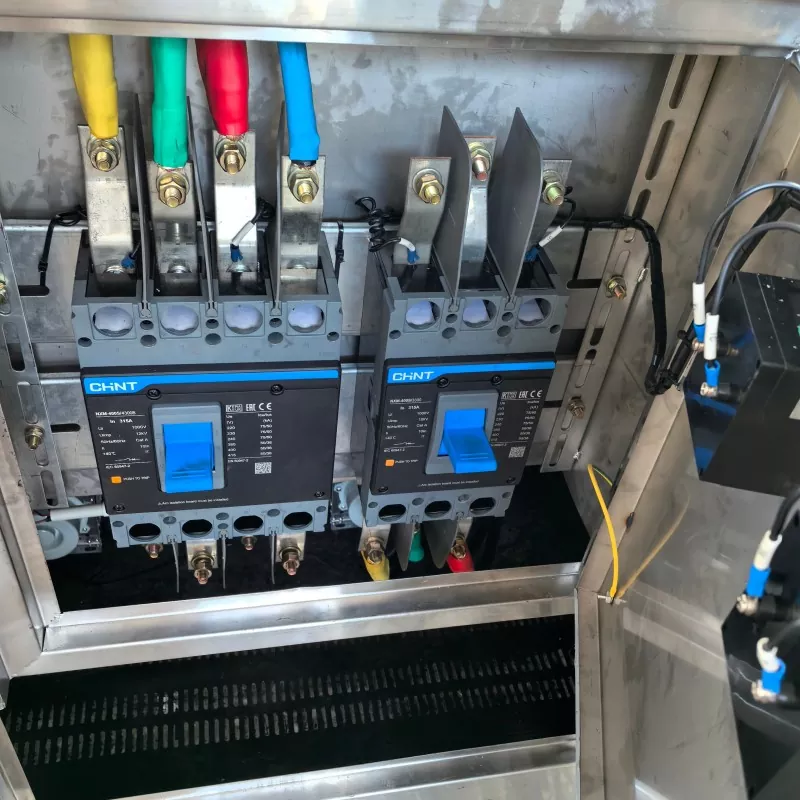

Dua MCCB tambahan memberikan perlindungan dan isolasi sirkuit hilir yang terpisah. Peringkatnya harus dipilih berdasarkan peralatan yang terhubung, ukuran kabel, arus yang diharapkan, dan persyaratan koordinasi proteksi. Mereka sangat berguna ketika kelompok beban konstruksi yang berbeda perlu dihubungkan ke transformator.

Sebelum produksi, tegangan masukan yang diperlukan, tegangan keluaran, frekuensi, konfigurasi fasa, jenis beban, suhu sekitar, persyaratan penutup, pengaturan pembumian, dan standar kelistrikan yang berlaku harus dikonfirmasi. Peralatan yang digerakkan motor juga harus diidentifikasi karena arus pengasutan dapat mempengaruhi ukuran transformator bahkan ketika beban berjalan normal tampaknya berada dalam kisaran 150 kVA.

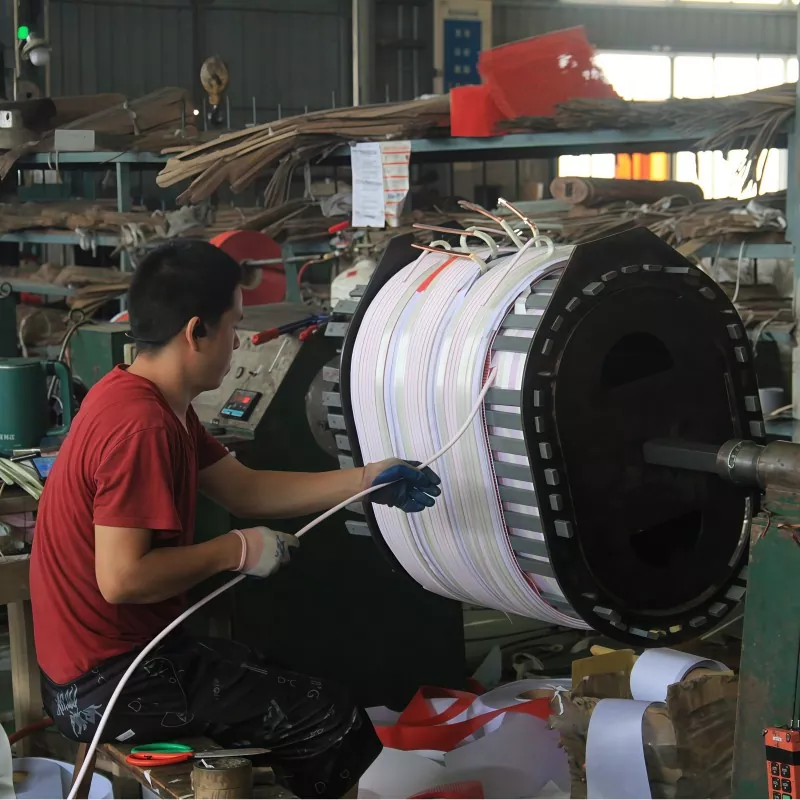

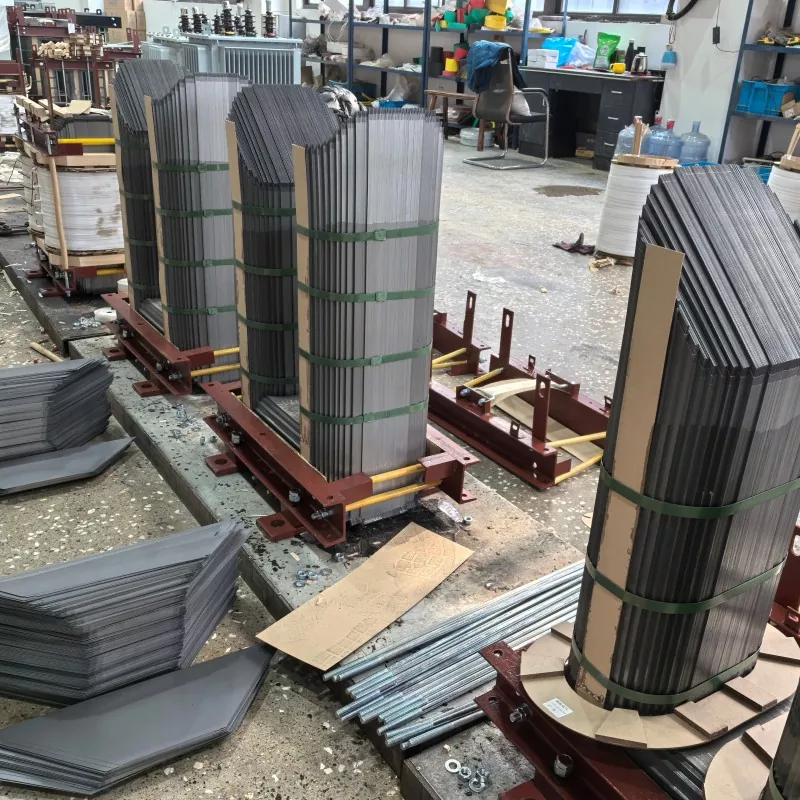

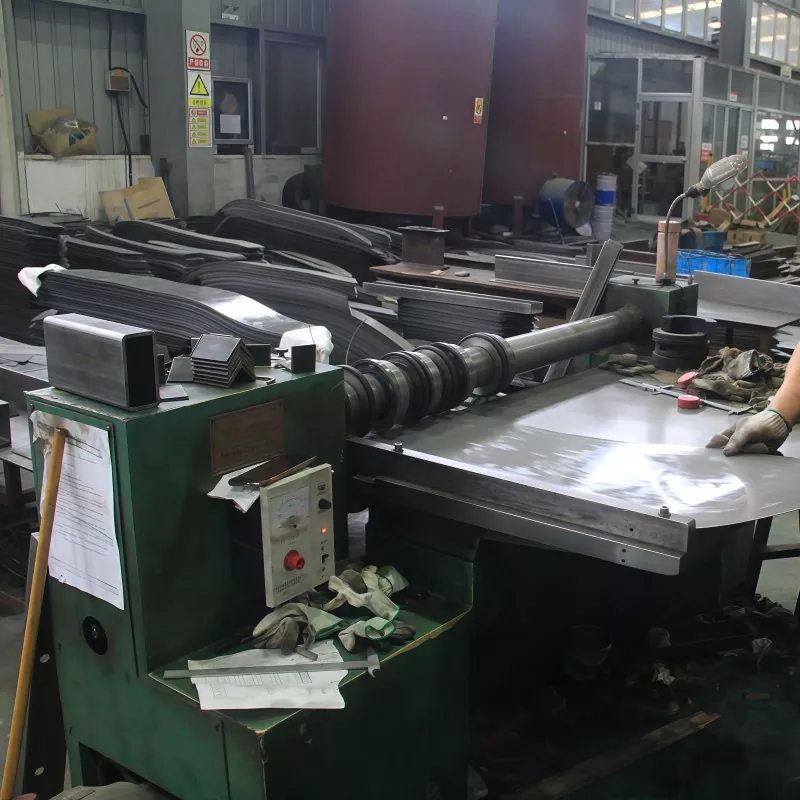

Manufaktur, Pengujian dan Kustomisasi

GUANGBIAN memproduksi Trafo Isolasi Tipe Kering 150KVA sesuai dengan spesifikasi kelistrikan masing-masing proyek. Untuk konfigurasi ini, persyaratan utama meliputi kapasitas 150 kVA, distribusi sekunder 400V/230V, gulungan tembaga, koneksi Delta-Star, penutup IP43, pendingin kipas otomatis, dan MCCB tambahan.

Spesifikasi lainnya dapat diubah bila diperlukan, termasuk tegangan masukan dan keluaran, frekuensi, susunan belitan, desain penutup, metode pendinginan, dan konfigurasi proteksi. Desain akhir didasarkan pada sistem kelistrikan dan kondisi pemasangan daripada menggunakan konfigurasi yang sama untuk setiap proyek.

Pengujian pabrik dilakukan sesuai dengan spesifikasi teknis yang disepakati dan standar yang berlaku. Catatan pengujian dan inspeksi pihak ketiga dapat diatur bila diperlukan oleh proyek.

Pertanyaan Umum

Berapa tegangan keluaran trafo ini?

Konfigurasi ini menyediakan keluaran tiga fase 400V dan satu fase 230V. Kombinasi tegangan lainnya dapat diproduksi sesuai dengan kebutuhan proyek.

Bisakah beban 400V dan 230V disuplai oleh trafo yang sama?

Ya. Sambungan Delta-Star menyediakan suplai sekunder tiga fase dan titik netral untuk distribusi fase tunggal. Beban yang terhubung harus terdistribusi dengan baik dan tetap berada dalam kapasitas pengenal transformator.

Bagaimana cara mengendalikan kipas pendingin?

Sensor suhu belitan memantau suhu pengoperasian. Ketika suhu preset tercapai, sistem kontrol menyalakan kipas pendingin. Suhu kontrol diatur sesuai dengan desain termal transformator.

Apa yang dimaksud dengan IP43?

IP43 menunjukkan perlindungan terhadap benda asing padat yang lebih besar dari 1 mm dan perlindungan terhadap semprotan air dalam kondisi pengujian IPX3. Ini bukan penutup yang sepenuhnya tahan debu atau kedap air.

Apakah 150 kVA cocok untuk lokasi konstruksi?

Itu tergantung pada beban sebenarnya. Perhitungannya harus mencakup arus operasi normal serta arus start motor, beban pengelasan, operasi simultan, dan beban puncak sementara lainnya. Kapasitas trafo harus dikonfirmasi dari jadwal beban proyek dan bukan dari jumlah mesin yang terhubung saja.

Bisakah trafo dibuat dengan spesifikasi lain?

Ya. Tegangan input dan output, frekuensi, konfigurasi koneksi, penutup, pendinginan, dan persyaratan perlindungan dapat ditentukan sesuai dengan proyek. Spesifikasi kelistrikan lengkap harus dikonfirmasi sebelum produksi.
