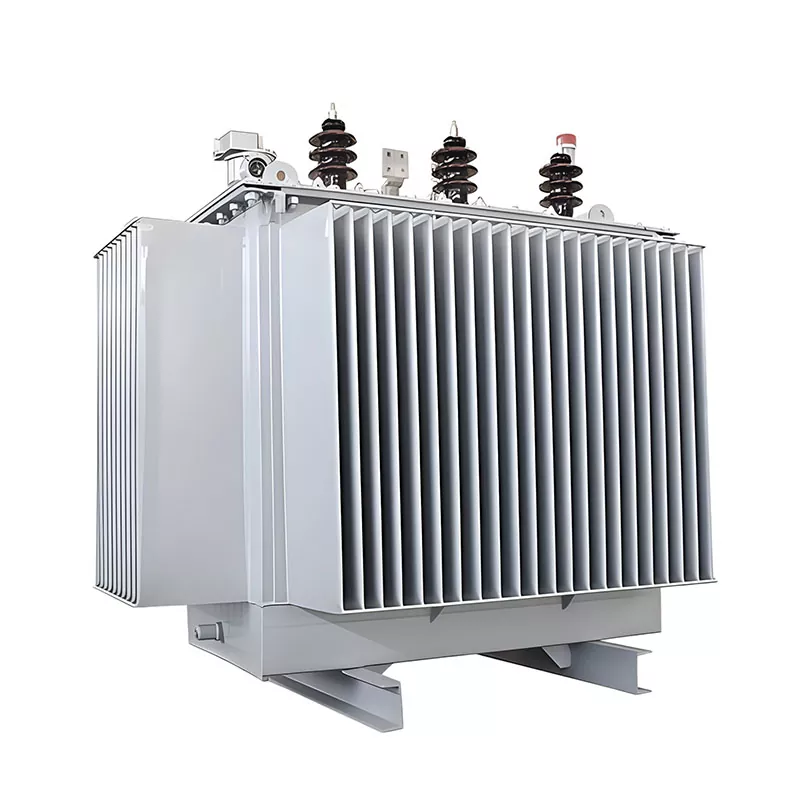

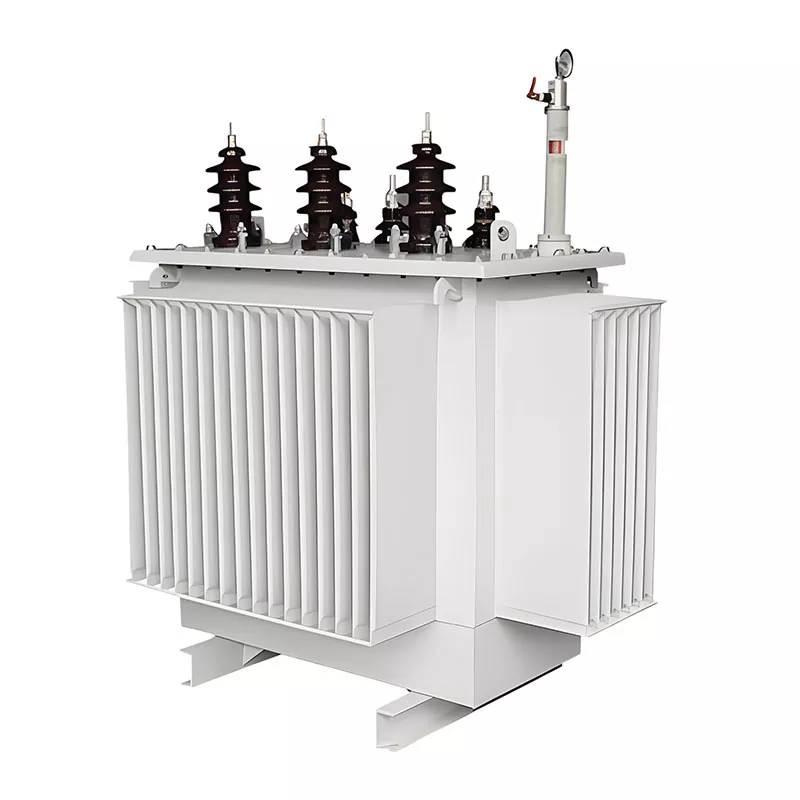

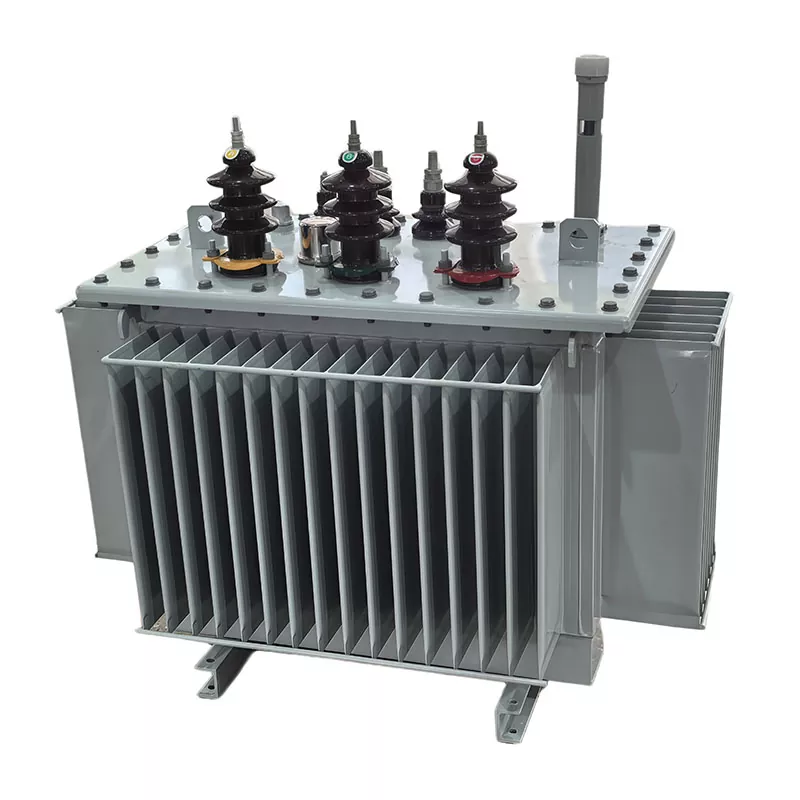

Trafo Terendam Oli Pengganti

Trafo Terendam Oli Pengganti adalah jenis trafo daya berisi oli yang dirancang khusus untuk menggantikan trafo yang ada dalam sistem distribusi daya yang beroperasi, biasanya karena peralatan yang menua, kegagalan, keterbatasan kapasitas, atau persyaratan peningkatan efisiensi.

Tidak seperti trafo yang digunakan pada instalasi baru, trafo pengganti dirancang dengan fokus kuat pada kompatibilitas sistem, kemampuan pertukaran fisik, dan integrasi tanpa batas dengan infrastruktur kelistrikan yang ada.

Definisi Teknik

Dari perspektif teknik kelistrikan, Transformator Terendam Oli Pengganti dapat didefinisikan sebagai:

Trafo daya dirancang atau dioptimalkan sesuai dengan kondisi jaringan yang ada—seperti level tegangan, kelompok vektor, dimensi instalasi, dan profil beban—sehingga dapat langsung menggantikan trafo terendam oli yang sedang beroperasi tanpa modifikasi besar pada sistem aslinya.

Karakteristik Teknis Utama

Transformator Terendam Oli Pengganti tipikal ditentukan oleh persyaratan teknis berikut:

Kompatibilitas Tegangan:Cocok dengan level sistem yang ada seperti 6kV/0,4kV, 10kV/0,4kV, dll.

Kemampuan Pertukaran Instalasi:Dirancang agar sesuai dengan fondasi yang ada, titik masuk kabel, dan tata letak gardu induk

Pencocokan Grup Vektor:Umumnya Dyn11 atau identik dengan konfigurasi trafo asli

Koordinasi Impedansi Sirkuit Pendek:Biasanya dirancang dalam kisaran 5% –8% untuk memastikan stabilitas sistem

Optimasi Kinerja:Dapat meningkatkan efisiensi, mengurangi kerugian, atau meningkatkan kinerja termal dibandingkan dengan unit yang diganti

Cari tahu ukuran yang tepat terlebih dahulu

Berikut ini contohnya: beban Anda saat ini adalah 800kVA, dan Anda menambahkan permintaan baru sebesar 400kVA. Pertimbangkan beberapa margin pertumbuhan, dan 1250-1600kVA masuk akal. Jangan hanya melihat angka-angka saat ini—meninggalkan ruang gerak selalu merupakan pilihan yang aman.

Saat melakukan penghitungan kapasitas trafo, ingatlah parameter berikut: level tegangan harus sesuai dengan sistem yang ada (seperti 10kV/0,4kV), grup vektor Dyn11 berfungsi untuk sebagian besar aplikasi komersial, dan impedansi 5-8% adalah standar. Jika Anda tidak yakin, tim pabrik GUANGBIAN di China dapat meninjau pengaturan Anda dan mengonfirmasi spesifikasi sebelum pembuatan.

Apa yang harus dipersiapkan sebelum swap?

Tiga hal yang perlu diperiksa:

1. Penilaian kelistrikan — Dapatkah busbar dan kabel Anda menangani arus yang lebih tinggi? Apakah skema proteksi memerlukan penyesuaian?

2. Pemeriksaan struktur — Ukuran pondasi, rute akses untuk memindahkan unit, kondisi ventilasi.

3.Koordinasi utilitas — Peningkatan kapasitas mungkin memerlukan perubahan pada pasokan masuk Anda. Dapatkan izin pemadaman listrik disortir lebih awal.

Jika Anda merencanakan proyek penggantian trafo, tim teknis GUANGBIAN dari pabrik China kami dapat membantu meninjau item ini. Kami telah menangani kasus serupa di fasilitas produksi kami dan mengetahui detail apa yang sering diabaikan.

Instalasi dan commissioning

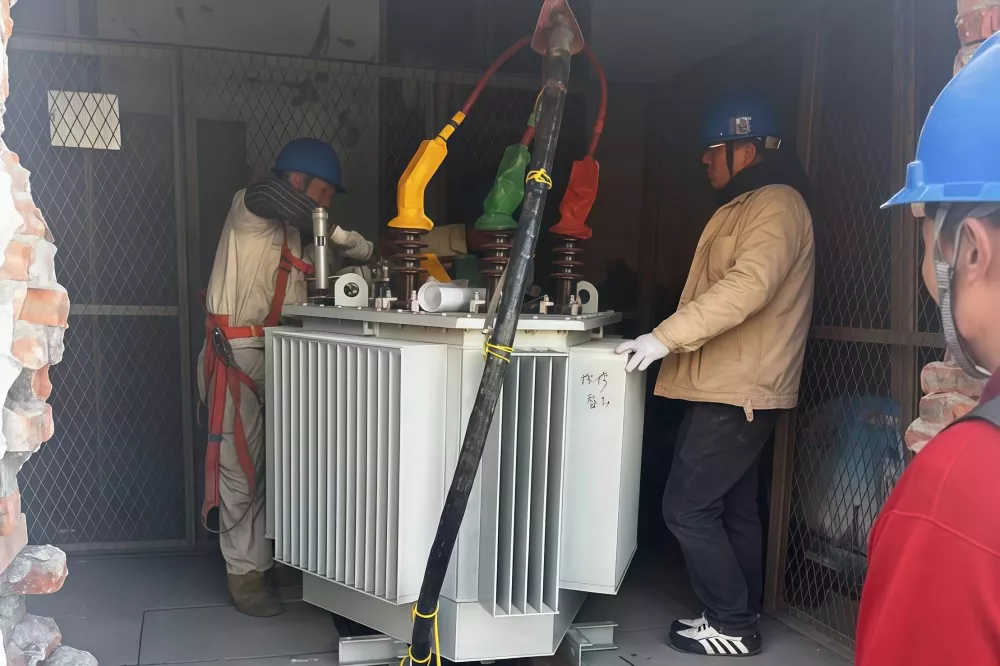

Matikan → Putuskan sambungan → Lepaskan unit lama → Posisikan trafo baru → Pengkabelan → Pengujian → Berikan energi

Jangan lewatkan langkah pengujian: uji rasio putaran, resistansi isolasi, verifikasi kelompok vektor, pengukuran resistansi. Semuanya harus berlalu sebelum Anda menekan tombolnya. Selama beberapa minggu pertama, perhatikan suhu, dengarkan suara yang tidak biasa, periksa getaran.

Harganya berapa?

Untuk unit 1250kVA, trafo itu sendiri menghabiskan biaya $25.000–45.000. Dengan pemasangan dan modifikasi, total biaya proyek mencapai sekitar $35.000–75.000. Jika unit Anda yang sudah ada telah beroperasi selama hampir 20 tahun, menggantinya dengan yang baru lebih masuk akal dibandingkan menambahkan unit paralel—lebih sedikit kerumitan perawatan, efisiensi lebih baik.

Setelah instalasi, simpan laporan pengujian dan gambar bawaan dalam arsip. Periksa suhu setiap tiga bulan, lakukan analisis oli setiap tahun (untuk tipe berisi oli). Dengan perawatan yang tepat, peralatan ini akan berfungsi dengan lancar selama 20–30 tahun.

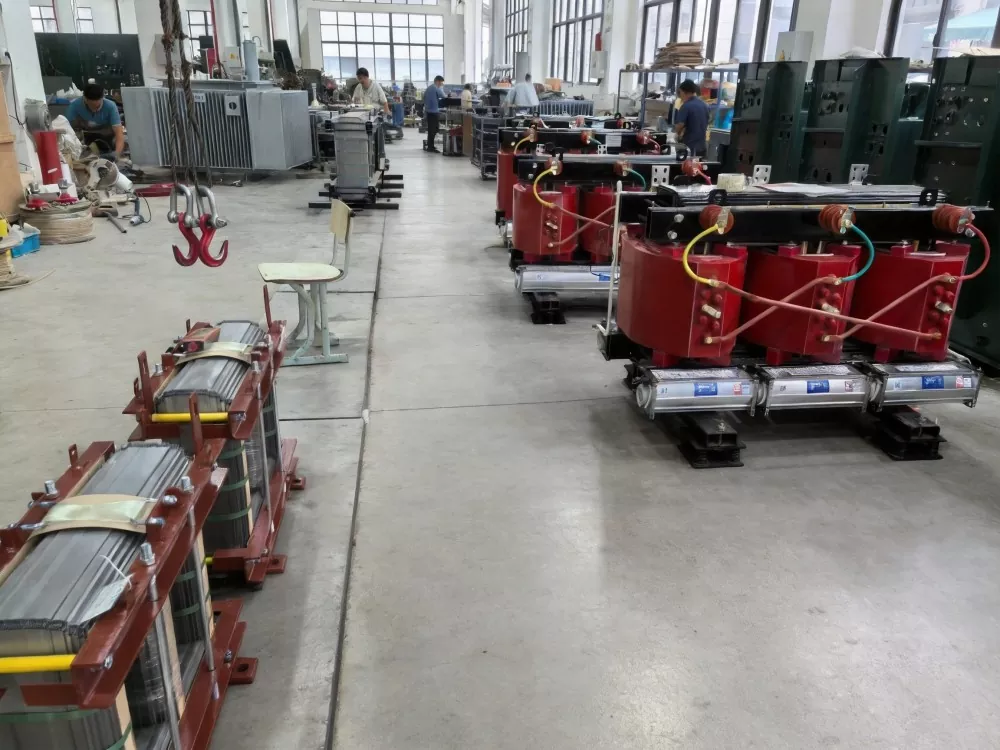

Di pabrik GUANGBIAN di Tiongkok, kami memproduksi trafo yang dibuat untuk jangka panjang. Baik Anda sedang dalam tahap pemilihan trafo atau memerlukan peninjauan spesifikasi, tim kami dapat membantu.

Perbedaan dari Trafo Instalasi Standar Baru

Pertanyaan Umum

1. Apa yang dimaksud dengan Trafo Terendam Oli Pengganti?

Ini adalah trafo terendam oli yang dirancang untuk menggantikan trafo yang ada dalam sistem tenaga operasi. Ini dibuat agar sesuai dengan kondisi kelistrikan asli sehingga sistem dapat terus berjalan dengan sedikit modifikasi.

2. Kapan sebaiknya trafo diganti?

Penggantian diperlukan ketika trafo sudah tua (biasanya 15–25+ tahun), sering rusak, tidak dapat memenuhi permintaan beban saat ini, atau memiliki biaya pemeliharaan yang tinggi.

3. Bagaimana cara memilih kapasitas penggantian yang benar?

Kapasitas dipilih berdasarkan beban saat ini, ekspansi di masa depan (biasanya margin 15–25%), dan kondisi sistem seperti level tegangan dan batasan pemasangan.

4. Apakah trafo pengganti dapat meningkatkan kapasitas?

Ya. Unit pengganti dapat ditingkatkan ke kapasitas yang lebih tinggi, namun kabel, switchgear, dan sistem proteksi yang ada harus diperiksa kompatibilitasnya.

5. Apa yang harus diperhatikan saat mengganti trafo?

Parameter utama meliputi rasio tegangan, kelompok vektor (umumnya Dyn11), impedansi (sekitar 5–8%), dan dimensi fisik instalasi.

6. Berapa lama proses penggantiannya?

Pemasangan dan penggantian biasanya memerlukan waktu 1–3 hari, bergantung pada kondisi lokasi, ditambah waktu tambahan untuk pengujian dan commissioning.
