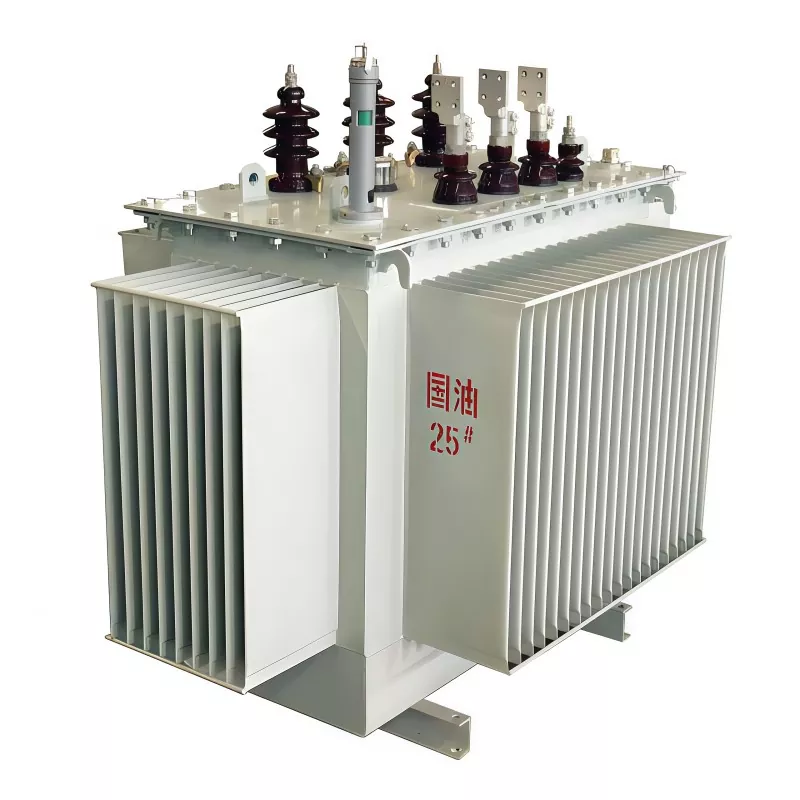

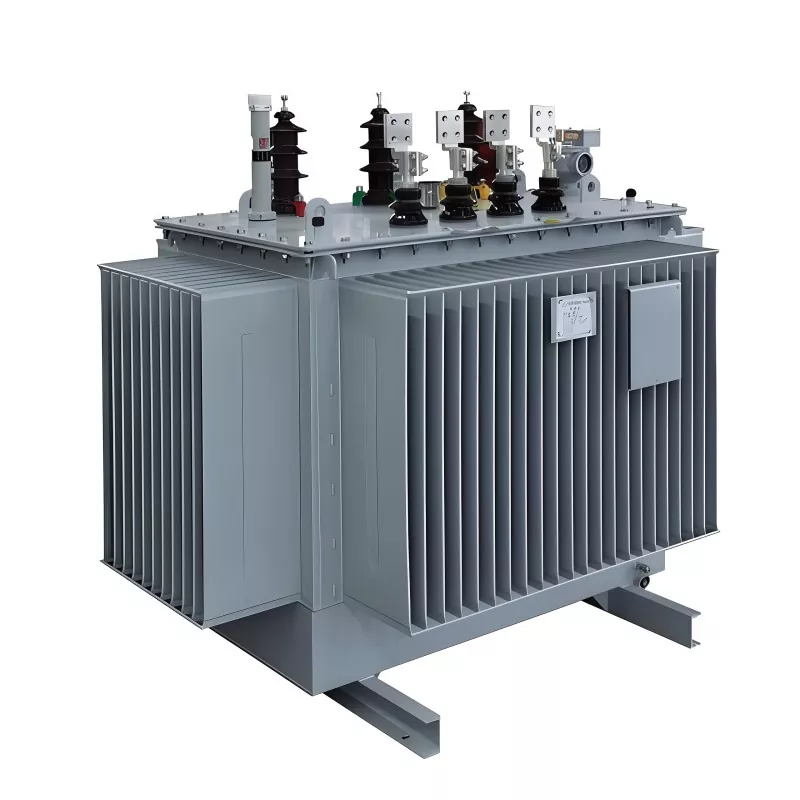

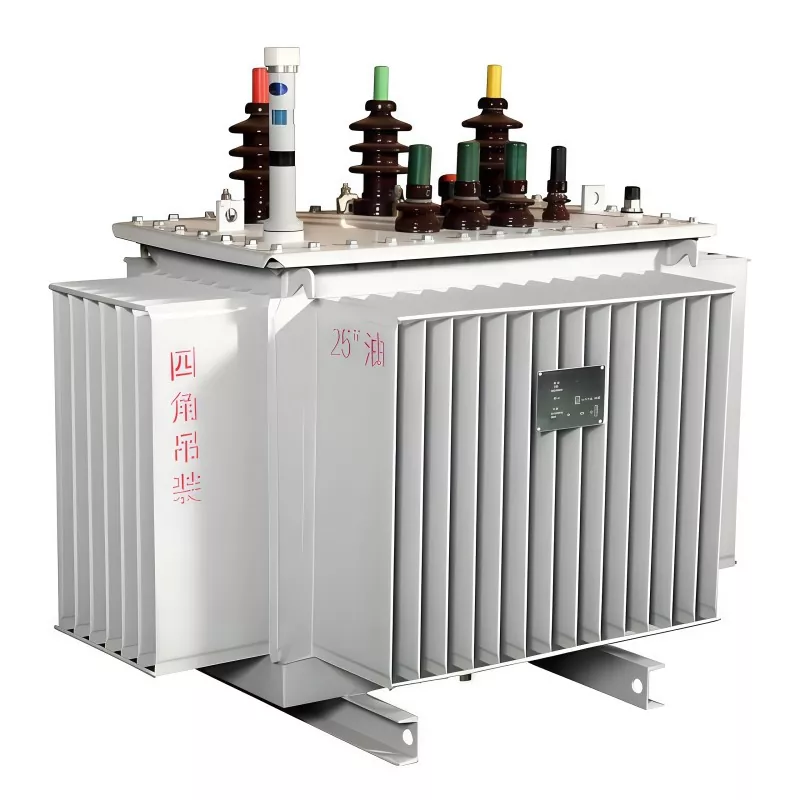

Transformator Terendam Minyak 630KVA 6KV

Trafo Terendam Minyak 630KVA 6KV dari GUANGBIAN adalah solusi andal untuk distribusi tenaga industri dan telah digunakan sebagai catu daya utama di fasilitas produksi gas alam. Dirancang untuk memenuhi persyaratan sistem tenaga Turkmenistan, produk pabrikan transformator Tiongkok ini memastikan pengoperasian yang stabil dan efisien dalam kondisi yang menuntut.

Kapasitas: 630KVA
tegangan masukan: 6KV
tegangan keluaran: 0,4KV
Frekuensi: 50/60Hz
Koneksi: Yyn0
Fase: Tiga
Metode pendinginan: ONAN
Bahan lilitan: Aluminium / Tembaga
Tegangan impedansi: 5,5%
Tanpa beban: 1070W
Beban: 7600W

mengirimkan permintaan

Deskripsi Produk

GUANGBIAN sebagai pemasok trafo listrik Tiongkok, telah mengembangkan Trafo Terendam Minyak 630KVA 6KV ini berdasarkan trafo terendam oli seri TM di Turkmenistan, dengan perbaikan yang dilakukan untuk penggantian penuh. Perusahaan ini pernah menyediakan pasokan listrik yang efisien dan hemat energi untuk fasilitas produksi gas alam di Turkmenistan.

Apa itu Trafo Terendam Minyak 630KVA 6KV?

Trafo Terendam Minyak 630KVA 6KV merupakan trafo distribusi tegangan menengah yang menggunakan minyak mineral isolasi untuk pendinginan dan isolasi.

Ini mengubah tegangan primer 6KV menjadi keluaran tegangan rendah seperti 400V, 415V, 433V, atau tegangan khusus untuk konsumsi listrik industri dan komersial.

Minyak isolasi tidak hanya meningkatkan efisiensi pembuangan panas tetapi juga meningkatkan kekuatan isolasi, membantu transformator mempertahankan kinerja stabil dalam operasi beban berat jangka panjang.

Struktur Inti Transformator

Inti Transformator

Inti trafo diproduksi menggunakan lembaran baja silikon CRGO berkualitas tinggi dengan konstruksi step-lap untuk meminimalkan kebocoran fluks magnet dan mengurangi kehilangan energi.

Gulungan Transformator

Gulungannya menggunakan konduktor tembaga bebas oksigen dengan perlakuan insulasi multi-lapis untuk meningkatkan konduktivitas listrik dan menahan dampak arus pendek.

Tangki Minyak

Tangki oli bergelombang meningkatkan kinerja pembuangan panas sekaligus mengkompensasi ekspansi dan kontraksi oli yang disebabkan oleh perubahan suhu.

Minyak Isolasi

Oli trafo premium menyediakan fungsi isolasi dan pendinginan, membantu menjaga pengoperasian yang aman dan stabil.

Dokumen Teknis

Deskripsi Parameter	Spesifikasi
Kapasitas Terukur	630 KVA
Tegangan Masukan (Tegangan Primer)	6 KV (±5% toleransi)
Tegangan Keluaran (Tegangan Sekunder)	0,4 KV (380V/220V, toleransi ±5%)
Frekuensi yang Dinilai	50Hz
Grup Koneksi	Yyn0
Jumlah Fase	Tiga fase
Metode Pendinginan	ONAN (Minyak Alami Udara Alami)
Bahan Berliku	Aluminium / Tembaga
Kerugian Tanpa Beban (P0)	1070 watt
Rugi Hubungan Pendek (Pk)	7600 watt
Arus Tanpa Beban (I0)	1% dari arus primer terukur
Tegangan Hubungan Pendek (Uk)	5,5% dari tegangan primer terukur
Tegangan Impedansi	5,5% (setara dengan tegangan hubung singkat)
Kelas Isolasi	F (Batas kenaikan suhu: 105°C)
Bahan Tangki	Baja bergelombang (perawatan anti karat galvanis hot-dip)
Nilai Arus Utama	60,62 A
Nilai Arus Sekunder	909.35 A
Tipe Berliku	Luka ganda (Primer: Gulungan lapisan; Sekunder: Gulungan foil)
Jenis Minyak Isolasi	Minyak isolasi mineral (Memenuhi standar IEC 60296)
Tingkat Kebisingan	≤ 75 dB (pada jarak 1m, beban tetapan)
Efisiensi (pada beban tetapan)	≥ 98,5%
Kekuatan Dielektrik	Primer: 35 kV/1 menit; Sekunder: 10 kV/1 menit
Kisaran Suhu Pengoperasian	-25°C hingga +40°C
Kemampuan Beradaptasi Ketinggian	≤ 1000 m (Di atas 1000 m, diperlukan penurunan daya)
Ketahanan Getaran	≤ 0,1g (10-100Hz, Sesuai dengan IEC 60076-3)
Kepatuhan Standar	IEC 60076 (Transformator Daya)
Kapasitas Kelebihan Beban	Nilai beban 120% selama 2 jam (suhu sekitar ≤ 40°C)
Ketahanan Berliku (20°C)	Utama: Kira-kira. 0,85Ω; Sekunder: Kira-kira. 0,0032Ω

Lingkungan Operasi

Kondisi Suhu:

Suhu Sekitar Pengoperasian Jangka Panjang: -25℃ ~ +40℃.

Suhu Sekitar Pengoperasian Maksimum: Tidak melebihi +50℃.

Suhu Penyimpanan dan Transportasi:

-40℃ ~ +60℃.

Kondisi Kelembaban:

Kelembaban Relatif: ≤95% pada 25℃

Persyaratan Ketinggian:

Rentang Adaptasi Ketinggian Terukur: ≤1000 meter

Proses Manufaktur

Transformator Terendam Minyak 630KVA 6KV menjalani prosedur kontrol kualitas yang ketat:

● Pemotongan inti baja silikon

● Produksi gulungan kumparan

● Perawatan pengeringan vakum

● Perakitan inti

● Pengisian minyak vakum

● Pengujian kelistrikan

● Inspeksi pabrik

● Pengemasan dan pengiriman

Setiap trafo diuji sebelum pengiriman untuk memastikan pengoperasian yang andal dan memenuhi standar internasional.

Pabrik kami

Bengkel lembaran logam

Bengkel penggulungan foil

Bengkel berliku

Bengkel oven berliku

Bengkel perakitan transformator

Lokakarya commissioning transformator

Tip Perawatan

Untuk memperpanjang masa pakai trafo, disarankan untuk melakukan perawatan rutin:

Periksa level oli secara teratur

Pantau suhu pengoperasian

Uji ketahanan isolasi secara berkala

Periksa bushing dan terminal

Ganti oli trafo yang sudah tua bila perlu

Bersihkan debu dan kontaminan eksternal

Perawatan yang tepat dapat meningkatkan keandalan trafo secara signifikan dan mengurangi waktu henti.

Mengapa Memilih Trafo Terendam Minyak?

Dibandingkan dengan trafo tipe kering, trafo terendam oli menawarkan:

Trafo Terendam Minyak	Trafo Tipe Kering
Efisiensi pendinginan yang lebih baik	Efisiensi pendinginan lebih rendah
Kemampuan kelebihan beban yang lebih kuat	Kinerja kelebihan beban terbatas
Biaya pembelian lebih rendah	Biaya investasi lebih tinggi
Masa pakai lebih lama	Lebih sensitif terhadap lingkungan
Cocok untuk penggunaan di luar ruangan	Terutama instalasi dalam ruangan

Pertanyaan Umum

1. Apa aplikasi utama dari Trafo Terendam Minyak 630KVA 6KV?

Trafo ini banyak digunakan pada sistem distribusi tegangan menengah 6KV untuk menurunkan tegangan menjadi 400V/415V/433V untuk pabrik industri, bangunan komersial, operasi penambangan, gardu induk, dan proyek infrastruktur.

2. Berapa kapasitas beban yang dapat didukung oleh trafo 630KVA?

Trafo 630KVA biasanya mendukung beban sekitar 500KW (berdasarkan faktor daya 0,8). Sangat cocok untuk pabrik skala menengah, bengkel produksi, dan sistem distribusi listrik regional.

3. Apakah trafo dapat beroperasi pada beban penuh secara terus menerus?

Ini dapat beroperasi pada beban penuh, tetapi pemuatan 100% terus menerus tidak disarankan. Kisaran pengoperasian optimal adalah beban 70%–85% untuk memastikan masa pakai lebih lama dan tekanan termal lebih rendah.

4.Dapatkah trafo menangani kondisi kelebihan beban?

Ini dapat mentolerir kelebihan beban jangka pendek, namun pengoperasian kelebihan beban jangka panjang tidak disarankan, karena dapat mengurangi masa pakai isolasi dan meningkatkan kenaikan suhu.

5.Apakah cocok untuk proyek energi terbarukan?

Ya. Ini banyak digunakan di:

● Pembangkit listrik tenaga surya

● Sistem energi angin

● Sistem penyimpanan energi (BESS)

● Aplikasi integrasi jaringan

6.Mengapa trafo terendam minyak banyak digunakan dalam sistem industri?

Karena mereka menawarkan:

● Pembuangan panas yang lebih baik

● Kapasitas kelebihan beban lebih tinggi

● Biaya awal yang lebih rendah

● Umur operasional lebih lama

menjadikannya ideal untuk sistem distribusi tenaga industri berkelanjutan.
