Transformator Pemasangan Tiang Tunggal SWER

Transformator Pemasangan Tiang Tunggal SWER dari Zhejiang Guangbian Electric Power Technology Co., Ltd adalah solusi distribusi efisiensi tinggi yang dirancang untuk sistem tenaga pedesaan dan terpencil Single Wire Earth Return (SWER). Dengan lebih dari 20 tahun keahlian manufaktur transformator dan kepatuhan penuh terhadap standar global, Guangbian menghadirkan konversi tegangan yang stabil, aman, dan hemat biaya untuk lingkungan off-grid dan jaringan lemah.

Apa itu Transformator Pemasangan Tiang Tunggal SWER?

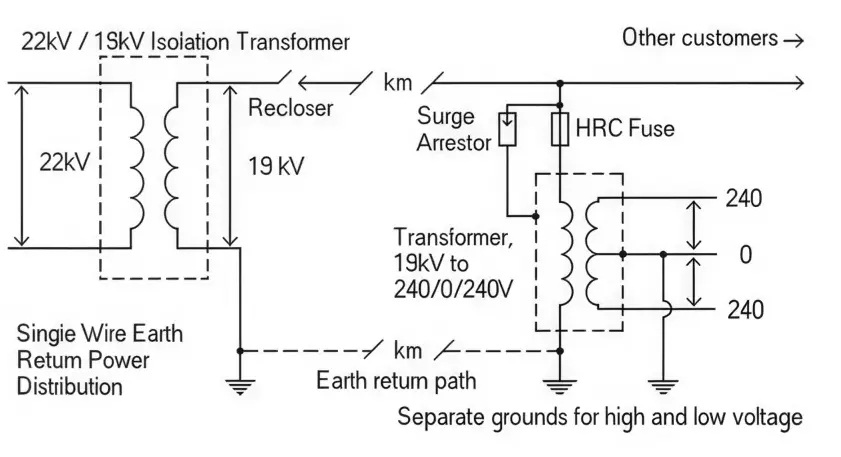

SWER Single Pole Mounted Transformer adalah trafo distribusi khusus yang dipasang di tiang yang digunakan dalam sistem pengembalian bumi kabel tunggal, biasanya digunakan dalam proyek elektrifikasi pedesaan di mana infrastruktur tiga fase tradisional tidak tersedia.

Ini secara efisien menurunkan daya distribusi tegangan menengah menjadi tegangan rendah yang dapat digunakan untuk aplikasi perumahan, pertanian, dan industri kecil.

Ini banyak digunakan di jaringan jarak jauh karena:

● Struktur instalasi yang disederhanakan

● Mengurangi biaya infrastruktur

● Efisiensi tinggi dalam distribusi jarak jauh

● Kemampuan beradaptasi yang kuat di daerah pedesaan

Apa yang Membuat Transformator SWER Ini Berbeda?

Kebanyakan trafo standar tidak dirancang dengan mempertimbangkan prinsip pengoperasian SWER. Hasilnya? Kerusakan isolasi dini, ketidakstabilan tegangan, kegagalan inspeksi, dan masa pakai yang sangat pendek. GUANGBIAN merekayasa unit ini secara khusus untuk kebutuhan jaringan SWER - menghilangkan titik-titik kendala ini dari awal.

Apa yang Membedakan Unit Ini?

Desain Gulungan Disetel untuk Tugas SWER：

Gulungan Transformator Pemasangan Tiang Tunggal SWER dioptimalkan untuk kondisi tegangan spesifik SWER daripada menggunakan struktur insulasi yang seragam.

Desain insulasi gradien dari terminal A (jalur) ke terminal X (pembumian)

Terminal yang diperkuat untuk tegangan saluran kontinu tegangan

Insulasi progresif disesuaikan dengan level tegangan belitan aktual

Terminal X diperkuat untuk sambungan grounding tiang langsung

Dibangun untuk kondisi tegangan SWER asimetris, tidak seperti trafo standar

Desain ini meningkatkan keandalan dan keamanan isolasi dalam sistem distribusi SWER pedesaan.

Trafo satu fasa tradisional menggunakan semi-isolasi seragam di kedua terminal. Dalam tugas SWER, ini berarti tegangan isolasi berlipat ganda—dan kegagalan biasanya terjadi dalam waktu 3–5 tahun. Pendekatan khusus GUANGBIAN menjaga tekanan isolasi dalam batas desain sepanjang masa pakai transformator.

Bagaimana Pengaturan Grounding Menjaga Tegangan Tetap Stabil？

● Penampang terminal pembumian yang terlalu besar mengurangi hambatan jalur bumi dan meningkatkan stabilitas arus balik

● Resistensi yang lebih rendah membantu mencegah risiko sambungan longgar dan panas berlebih lokal

● Memastikan jalur arus SWER loop tertutup yang stabil dengan fluktuasi tegangan output dalam ±2%

● Gulungan mengikuti standar pelabelan terminal IEC A/X, mencegah kesalahan pengkabelan seperti polaritas terbalik dan memastikan pemasangan SWER yang benar

Regulasi Tegangan Jarak Jauh：

● Dilengkapi dengan pengubah tap tanpa beban 5 posisi (rentang 18kV–20kV)

● Mengkompensasi penurunan tegangan pada jalur distribusi SWER yang panjang

● Mempertahankan output 240V yang stabil dari awal hingga akhir saluran

● Semua pengaturan ketukan dikalibrasi oleh pabrik berdasarkan standar akurasi IEC

Hal ini memastikan kinerja yang konsisten dan perlindungan peralatan hilir di jaringan listrik pedesaan jarak jauh.

Bagaimana Ini Bertahan dalam Kondisi Sulit?

Wadah tertutup yang terendam oli mencegah masuknya air dan debu, menangani perubahan suhu, dan menghindari paparan sinar UV. Suhunya berkisar antara -40°C hingga +55°C - jadi dataran tinggi, padang rumput terbuka, kawasan hutan, dan dataran gurun semuanya termasuk dalam jendela pengoperasiannya tanpa modifikasi khusus apa pun.

Pendinginan ONAN—kependekan dari oil natural air natural - tidak bergantung pada kipas, tanpa pompa, tidak ada yang berputar atau aus. Setelah dibaut ke tiang, ia akan mengurus dirinya sendiri. Bagi kru yang jam kerjanya jauh dari truk layanan terdekat, hal ini berarti biaya pemeliharaan jauh lebih rendah sepanjang masa pakai unit.

Memenuhi Standar Internasional

Setiap unit dirancang, dibangun, dan diuji sesuai IEC 60076—standar transformator daya yang diakui secara global. Dokumen dan ketertelusuran sudah tersedia sejak awal pabrik.

Laporan pengujian pabrik lengkap disertakan bersama setiap trafo—berguna saat Anda menawar proyek atau perlu menyelesaikan inspeksi.

Sistem SWER melihat gangguan tanah satu fasa secara berbeda dibandingkan jaringan standar. Trafo ini dinilai mampu mengambil 20 kali arus pengenalnya selama 2 detik penuh dalam kondisi gangguan tersebut—bila dipasangkan dengan proteksi saluran standar, trafo ini akan mengatasi gangguan dengan cepat dan mencegah kerusakan pada peralatan.

Dimana Ini Digunakan?

SWER Single Pole Mounted Transformer sangat ideal untuk pasokan listrik berbiaya rendah, jarak jauh di pedesaan dan terpencil:

● Elektrifikasi pedesaan: memberi listrik pada rumah-rumah terpencil dengan biaya konstruksi jalur yang lebih rendah hingga ~70% dibandingkan sistem konvensional

● Lokasi terpencil yang tak berawak: menara telekomunikasi, stasiun cuaca, titik pemantauan hutan/kebakaran, pos perbatasan

● Pertanian: pompa irigasi, sistem peternakan, rumah kaca, dan peralatan pertanian yang tersebar

● Kamp konstruksi & pertambangan: listrik sementara untuk jalan raya, kereta api, dan operasi pertambangan sebelum perluasan jaringan listrik

● Fasilitas pulau & off-grid: resor kecil, pos penjaga hutan, dan infrastruktur wisata terpencil

Solusi praktis untuk wilayah di mana perluasan jaringan tiga fase konvensional tidak hemat biaya.

Mengapa Unit GUANGBIAN SWER Berkinerja Lebih Baik？

Trafo standar sering kali mengalami kesulitan dalam sistem SWER, yang menyebabkan tekanan isolasi, ketidakstabilan tegangan, dan kebutuhan perawatan yang lebih tinggi.

Transformator Pemasangan Tiang Tunggal GUANGBIAN SWER dirancang khusus untuk pengoperasian SWER:

● Desain belitan dan insulasi yang dibuat khusus untuk kondisi SWER

● Struktur grounding yang dioptimalkan untuk arus balik yang stabil

● Peningkatan stabilitas tegangan dan keandalan sistem

● Mengurangi masalah pemeliharaan dan masa pakai lebih lama

● Kepatuhan yang lebih mudah terhadap persyaratan inspeksi

● Dirancang untuk aplikasi SWER di dunia nyata, tidak diadaptasi dari model trafo konvensional.

Standar Global & Jaminan Kualitas

Zhejiang Guangbian Electric Power Technology Co., Ltd telah membangun landasan teknis yang kuat sejak tahun 2004, berkembang dari produsen transformator domestik menjadi pemasok global.

Keuntungan utama meliputi:

● 20+ tahun pengalaman teknik transformator

● Tim teknik bersertifikat dengan keahlian berstandar internasional

● Sistem produksi multi-bengkel memastikan keterlacakan proses secara penuh

● Peningkatan berkelanjutan dalam desain, efisiensi, dan kepatuhan keselamatan

● Operasi ekspor independen didirikan pada tahun 2020

Hal ini memastikan setiap Transformator Pemasangan Tiang Tunggal SWER memenuhi ekspektasi global dalam hal keandalan dan keamanan.

Pabrik kami

Bengkel lembaran logam

Bengkel penggulungan foil

Bengkel berliku

Bengkel oven berliku

Bengkel perakitan transformator

Lokakarya commissioning transformator
