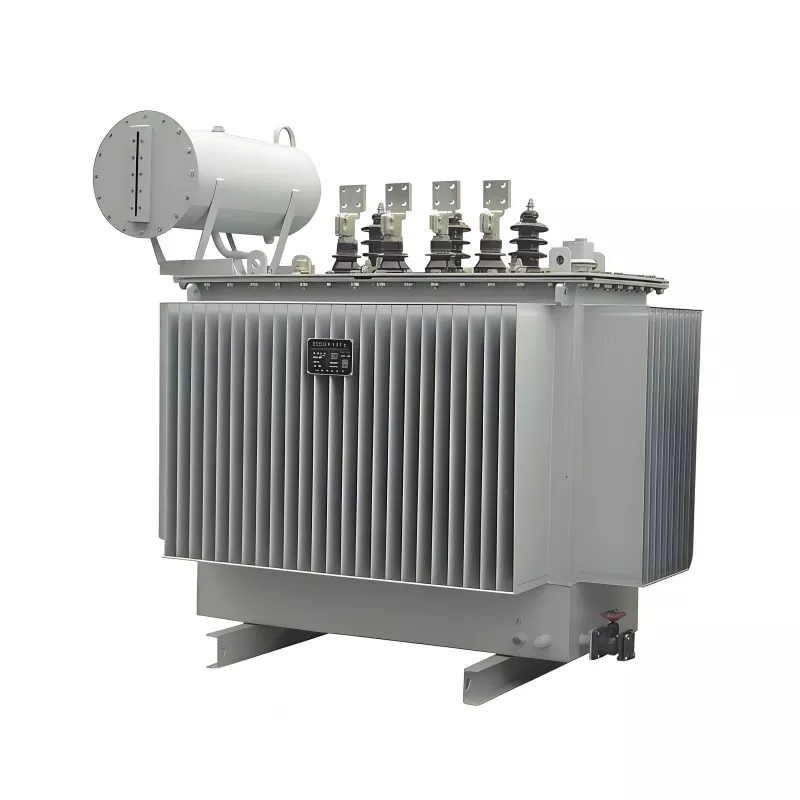

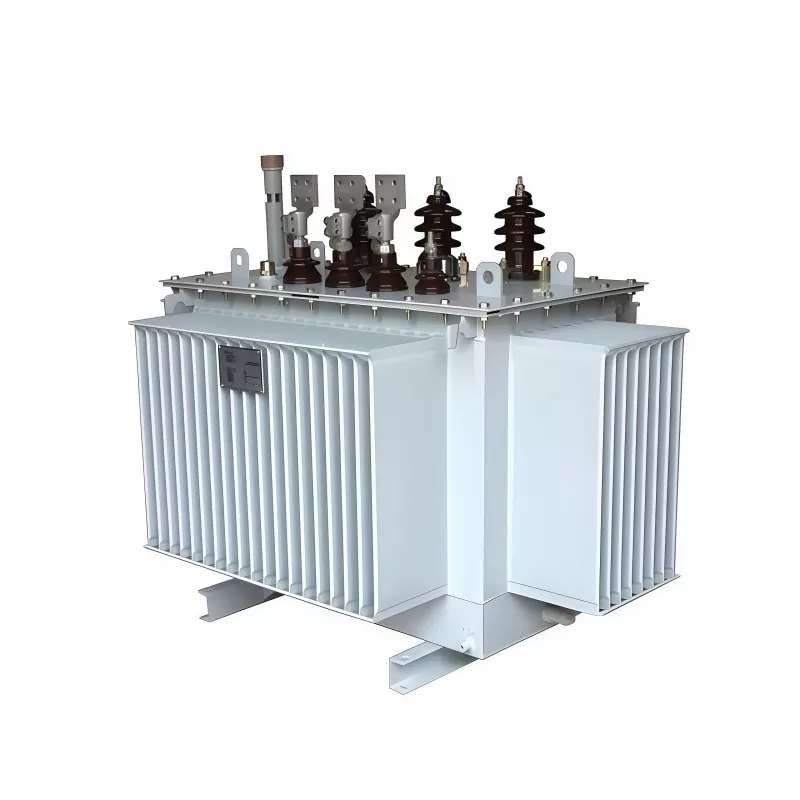

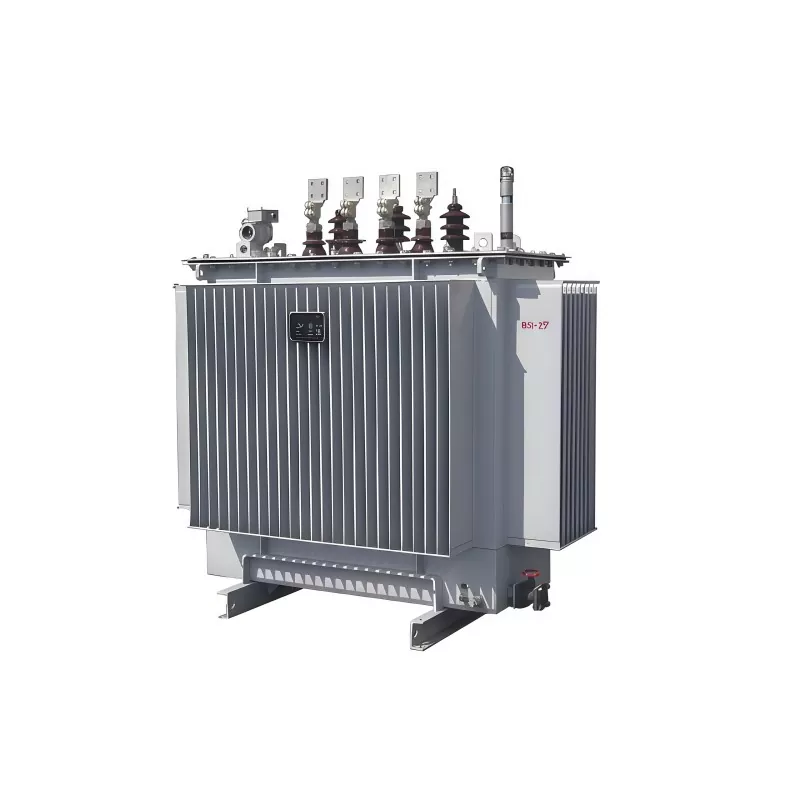

Transformator Terendam Minyak 800KVA 15KV

Trafo terendam oli 800kVA 15kV adalah trafo distribusi daya tiga fase yang dirancang untuk menurunkan tegangan menengah (kelas 15kV) ke level tegangan rendah yang dapat digunakan untuk aplikasi industri, komersial, dan utilitas.

Ia menggunakan minyak transformator (mineral atau minyak isolasi alternatif) sebagai media isolasi dan pendingin. Oli bersirkulasi secara alami untuk menghilangkan panas yang dihasilkan oleh belitan, memastikan kinerja stabil dalam kondisi beban terus menerus.

Karakteristik utamanya meliputi:

Kapasitas terukur: 800kVA

Tegangan primer: kelas 15kV (umumnya sistem 13,8kV / 15kV)

Metode pendinginan: Pendinginan otomatis terendam oli (ONAN)

Efisiensi tinggi dan desain kerugian rendah

Kemampuan kelebihan beban yang kuat dan masa pakai yang lama

Ini banyak digunakan dalam jaringan distribusi listrik di mana keandalan, pembuangan panas, dan daya tahan sangat penting.

Standar Pengujian Pabrik

Uji Resistensi Berliku

Setiap unit diuji menggunakan penguji resistansi DC dan jembatan lengan ganda untuk memeriksa resistansi belitan. Hal ini memastikan tidak ada cacat produksi atau sambungan longgar di dalam trafo terendam oli 800kVA 15kV.

Rasio Tegangan & Verifikasi Pergeseran Fasa

Penguji rasio transformator, catu daya frekuensi industri, dan voltmeter digunakan untuk memastikan bahwa rasio tegangan primer dan sekunder sesuai dengan nilai desain dan sambungan grup vektor sudah benar.

Uji Impedansi Sirkuit Pendek & Rugi Beban

Pengujian hubung singkat dilakukan untuk memverifikasi karakteristik impedansi dan rugi-rugi beban. Hal ini memastikan kinerja trafo memenuhi persyaratan desain dan operasional.

Uji Arus Tanpa Beban & Tanpa Beban

Dengan sisi sekunder terbuka dan tegangan pengenal diterapkan ke sisi primer, kehilangan dan arus tanpa beban diukur untuk memastikan kepatuhan terhadap data kinerja yang disepakati.

Setelah semua pengujian selesai, laporan pengujian pabrik dikeluarkan untuk setiap unit. Setiap item yang tidak sesuai dikerjakan ulang dan diuji ulang.

GUANGBIAN mempertahankan kontrol kualitas yang ketat untuk memastikan setiap trafo meninggalkan pabrik telah diuji sepenuhnya dan siap untuk pengoperasian jangka panjang yang andal.

Alat Uji Pabrik Transformator GUANGBIAN

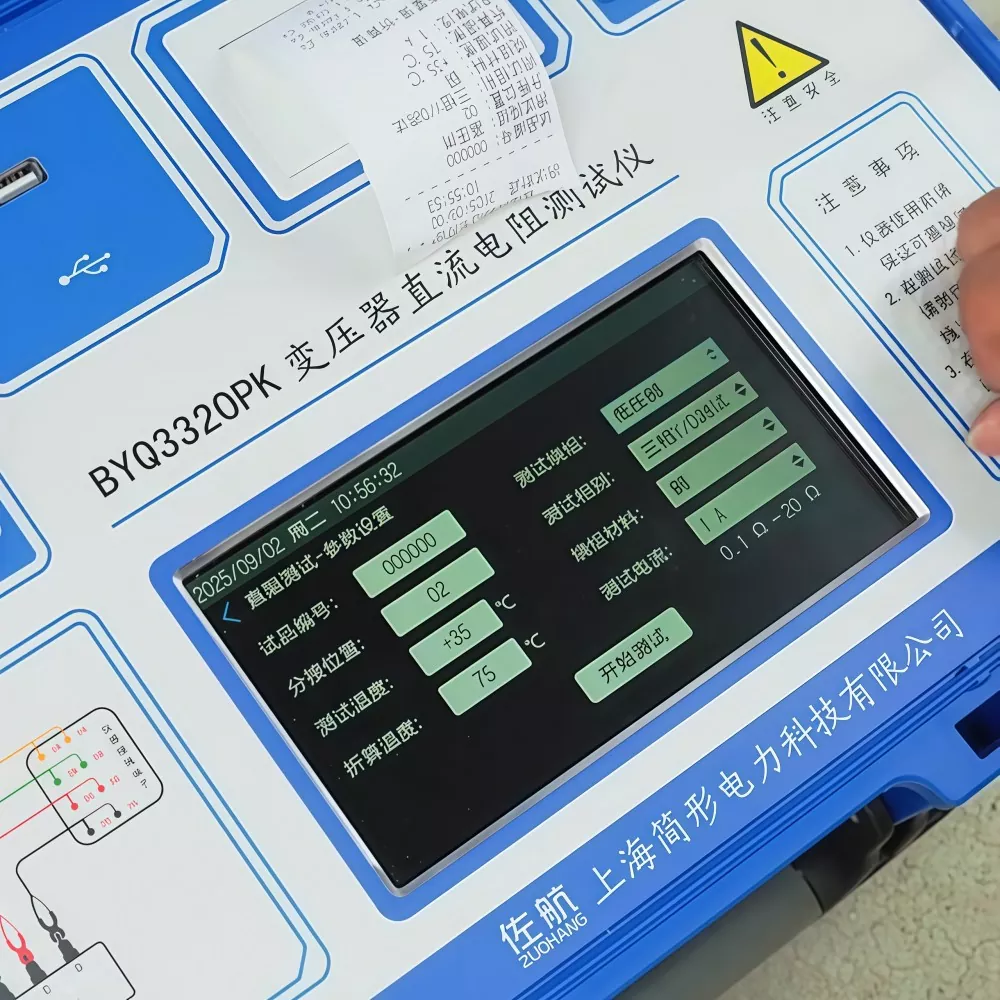

Penguji Resistansi DC

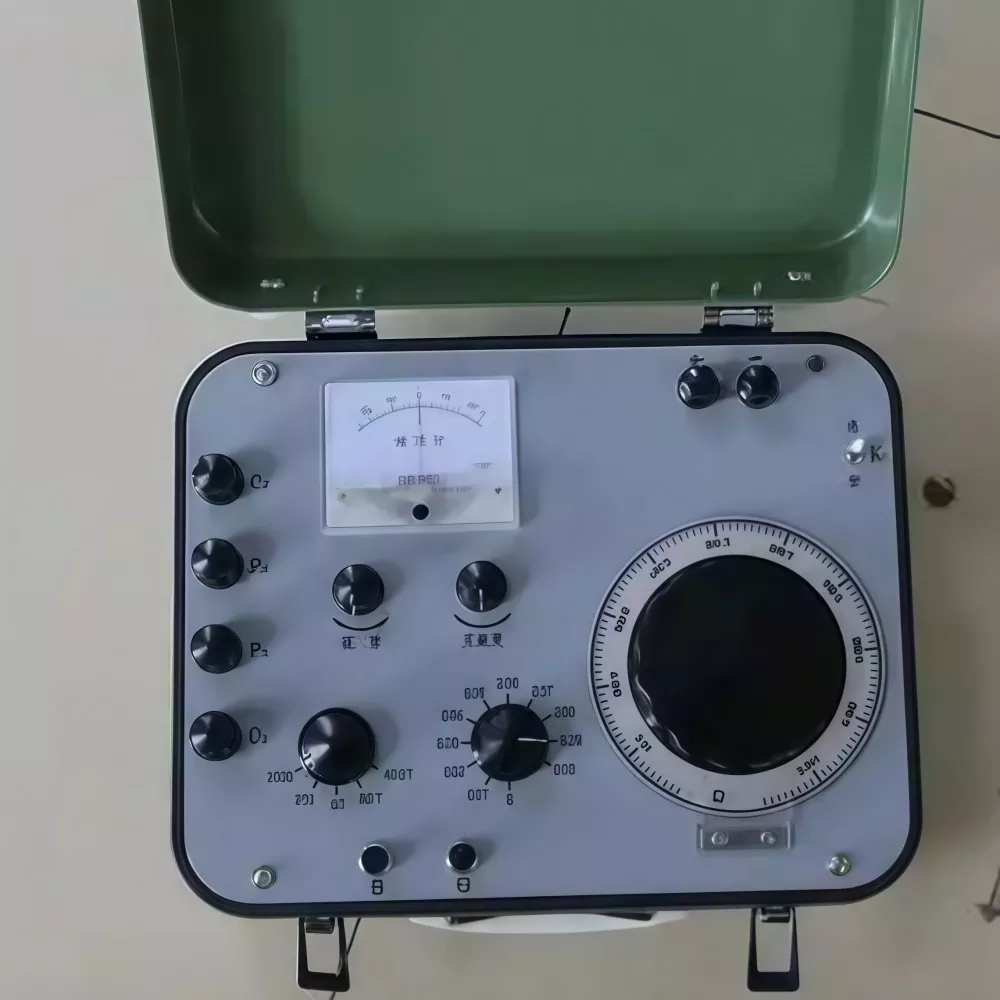

jembatan Kelvin

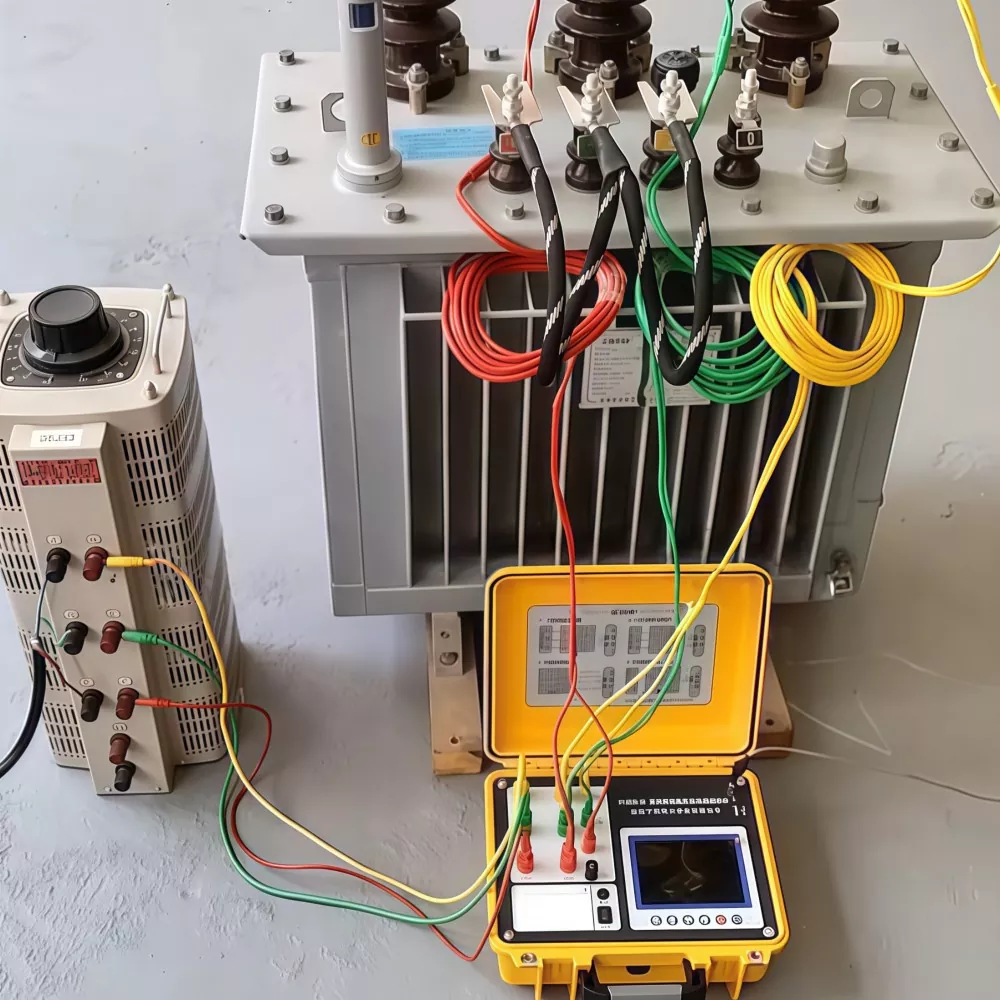

Penguji Rasio Transformator dan Catu Daya Pengatur Tegangan Frekuensi Daya yang Dapat Disesuaikan

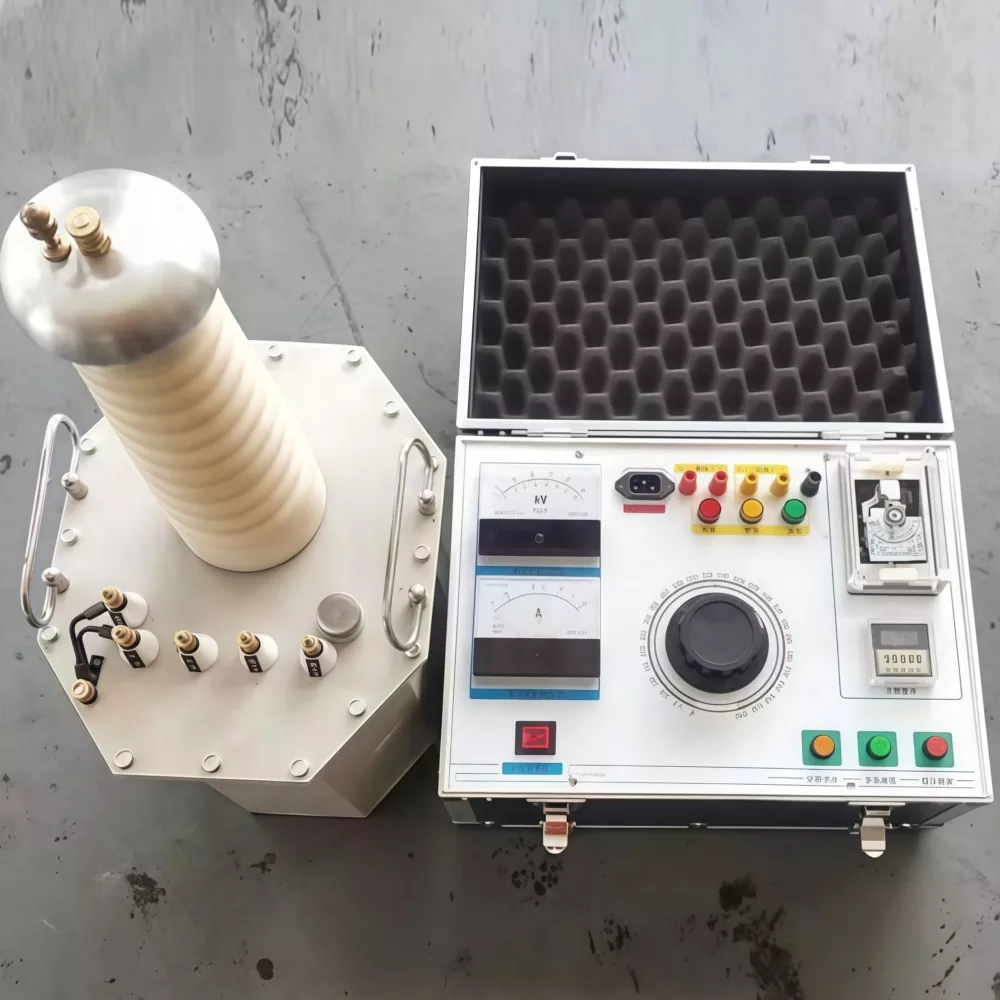

Transformator Eksitasi dan Pembangkit Listrik Multifrekuensi

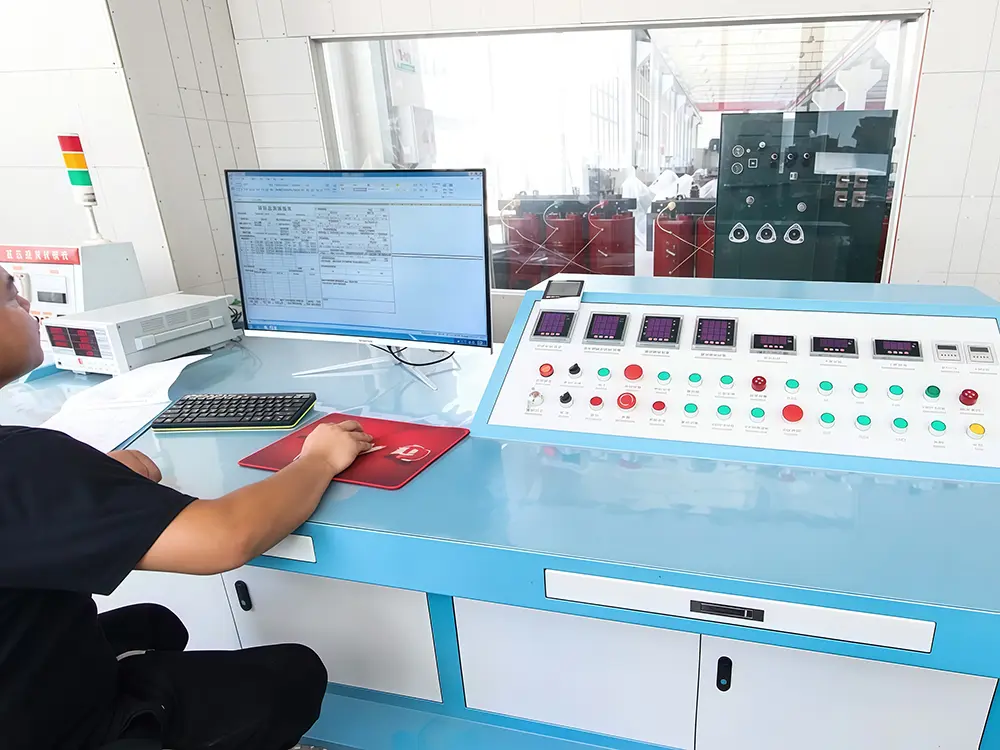

Lokakarya Pengujian Komprehensif Transformator GUANGBIAN

Dokumen Teknis

Pabrik kami

Bengkel lembaran logam

Bengkel penggulungan foil

Bengkel berliku

Bengkel oven berliku

Bengkel perakitan transformator

Lokakarya commissioning transformator

Pertanyaan Umum

Q1: Apa fungsi utama trafo 800kVA 15kV?

Ini menurunkan listrik tegangan menengah (kelas 15kV) ke tingkat tegangan rendah yang sesuai untuk konsumsi pengguna akhir dalam sistem industri dan komersial.

Q2: Mengapa menggunakan trafo terendam oli dan bukan tipe kering?

Transformator terendam minyak menyediakan:

● Pembuangan panas yang lebih baik

● Kapasitas kelebihan beban lebih tinggi

● Masa pakai isolasi lebih lama

● Menurunkan kerugian operasional pada beban berat

Mereka lebih disukai untuk aplikasi luar ruangan dan berkapasitas tinggi.

Q3: Apakah trafo ini cocok untuk pemasangan di luar ruangan?

Ya. Trafo terendam oli dirancang untuk penggunaan di luar ruangan dengan tangki tertutup, perlindungan korosi, dan konstruksi tahan cuaca.

Q4: Perawatan apa yang diperlukan?

Perawatan rutin meliputi:

● Pemeriksaan level oli dan kualitas oli

● Pengujian resistansi isolasi

● Pemantauan suhu

● Inspeksi bushing dan terminal

Q5: Bisakah menangani kondisi kelebihan beban?

Ya, kapasitas kelebihan beban jangka pendek didukung tergantung pada desain dan kondisi pendinginan, namun kelebihan beban terus menerus tidak disarankan.
